Ses ve müzik sistemlerinde sesin yükseltilmesini saglayan bir sistem olan amlifikatör, kaynak cihazdan gelen ses sinyallerinin güçlendirilmesini sağlar. Türkçe’de ve Türkiye’de ki ses ve müzik aletleri sektörlerinde kısaca “ampli ya da am-fi, amfi” olarak kullanılır.

4*40W amfi baskı devre kartı PCB projesi ile kolayca 4 * 40 watt olarak hoparlör sisteminizden kaliteli ses sinyalleri ve çıkışı alabilirsiniz.

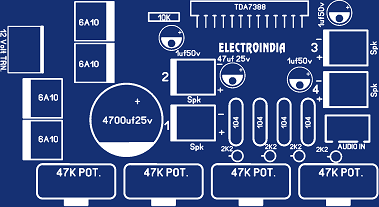

40W amfi devresi Tasarımı GERBER Çıktısı ve PCB Özellikleri
1 Katman PCB 48x88mm
FR-4, 1.6mm, 35/00 micron,
HASL with lead
Mavi Solder Mask
Beyaz silkscreen

4X40 Watt Amfi Baskı Devre Kartı Malzeme Listesi

TDA7388

cd7388cz

1uf 50v capacitor

47uf 25v capacitor

4700uf 50v capacitor

0.1uf 100v capacitor

6A4 Diode(6a10)

2.2K Resistance

Screw Terminal 5mm

potentiometer 50K OR 47K

1/4W 10K

Çift yüzlü stereo 40 Watt amfi devre kartını aşağıda yer alan N11 mağazamız üzerinden online olarak olarak hızlı bir şekilde satın alabilirsiniz.
