Numune PCB ve düşük hacimli pcb talepleriniz için ekonomik ve rekabetçi fiyatlarla çözümler sunuyoruz.

Numune pcb ve prototip baskı devre kartı talepleriniz için yerli üretim hizmetimiz 8/15 gün aralığında teslimatı kapsamaktadır.

İthal prototip pcb ve yüksek adetli baskı devre kartı üretim hizmetlerimiz 8/28 gün aralığında tedarik olarak müşterilerimize sunulmaktadır.

Yüksek Adetli Siparis Miktarı Talebi YOK!

Bizden ihtiyacınız olan PCB miktarı kadar baskı devre kartı siparis edebilirsiniz. Prototip PCB çalışmalarınız için orta ölçekli, az adetli ihtiyaçlarınız için renkli, kalay kaplamalı standart üretim baskı devre kartları için minumum 3 adet numune pcb için siparis verebilirsiniz. İhtiyacınız olmayan adet kotalarını satın almaya müsterilerimizi zorlamayız. İthal pcb hizmeti olarak bizden minimum 5/10 adet olarak ithal pcb üretim hizmeti alabilirsiniz.



Tooling Ücreti YOK!

Elektronik mühendisleri, ögrenciler ve amatör olarak elektronik gelistirme ile ugrasan hobiciler için prototip PCB, düsük hacimli PCB imalat ve PCB montaj ihtiyaçları için uygun fiyat ve kaliteli üretim secenekleri ile elimizden gelenin en iyisini yapıyoruz.

PCB Prototipleme

Prototipleme asaması, mühendisler, ögrenciler ve hobi olarak elektronikle ugrasanlar için en heycan verici ve sabırsız zaman aralıgıdır. AR-GE çalısmalarınız için prototip PCB çalısmalarınızı 8 gün içinde yerli üretim olarak üreterek teslim ediyoruz!

Küçük hacimli PCB Üretim Hizmetleri

Müsterilerimiz için PCB prototipleme üretim hizmetimizden ayrı olarak, düsük hacimli üretim ve 50 adetten 10.000 adete kadar az miktarda, orta hacimli ve yüksek adette tek yüzlü ve delik içi kaplamalı çift yüzlü baskı devre kartları hizmetleri sunmaktayız. Hacimli orta ölçekli veya yüksek adetli pcb siparişlerinizde ithal pcb hizmetimizi önermekteyiz.

Bir PCB Üretimini Adım Adım Gerçeklestirmek

Standart baskılı devre kartı diye bir şey yoktur. Her elektronik projenin ve PCB’nin belirli her bir fonksiyonu farklı bir ürün için benzersiz bir elektriksel işlevi vardır. Bu nedenle, bir PCB baskı devre kartnı üretmek, birçok adım ve prosesten olusmaktadır.

PCB’nin Türkçesi Elektronik Baskı Devre Kartı. Günümüzde hemen hemen neredeyse bütün elektronik cihaz üretimlerinde pcb’ler kullanılmaktadır. Elektronik baskı devre kartları bakır yüzeylerin çeşitli yöntemlerle aşındırılması ile elde edilir. Elektronik devre elemanlarının (komponentlerin) tek bir plaka üzerinde toplanmasına yardımcı olur ve bu devre elemanlarının bir birleri arasındaki elektriksel bağlantıyı saglar. Tasarımını yapmış oldugununuz elektronik baskı devre kart projenizin GERBER çıktılarının alınması sonrası projenizin özelliklerine göre hazırlık ve hammade seçimi sonrası tüm üretim proseslerine geçilebilir.

Elektronik baskılı devre kartları kurumsal ihtiyaçlara göre tasarımları tamamladıktan sonra numune PCB‘lerin imalatı yapılırken izlenen üretim adımları asagı da ki sekilde sıralanabilir.
Bu prosesler tamamlandıktan sonra numune PCB’ler müşterilerimizin test işlemlerini gerçekleştirmeleri için hızlı bir şekilde teslim edilir.

CAD/CAM İŞLEM MERKEZİ ÜRETİM ÖNCESİ İNCELEME

Müşterilerimizin AR-GE projelerine ait olan GERBER dosyaları, PCB üretim proseslerinin tüm aşamaları için kullanılır. GERBER incelemesi, baskı devre kartının tüm proseslerine teknik üretim becerilerimizle uyumlulugu bakımından kontrol edilir.



PCB SABLON VE KURU FİLM ÇIKTISI HAZIRLIK

PCB üretimin de nihai ürün kalitesini dogrudan etkileyen en önemli adımlardan biri de tasarımın şablon olarak hazırlanmasıdır. Baskı devre kartını 1/1 ölçekte üretmek için öncelikle PCB tasarımının fotografik görüntüsü yani kuru film çıktısı alınır. Genel olarak, üç ayrı prosesin film çıktıları bu aşamada oluşturulur bu aşamalar şunlardır; 1. İletken yollar ve yol boşluklarının oldugu “Desen Verisi”, 2. PCB baskı devre kartının üzerinde yer alan ve oksitlenme gibi durumlardan devre kartını koruyan PCB’ye rengini veren, koruyucu boya uygulaması olan “solder mask” olarak adlandırılan “lehim maskesi” uygulaması. 3. ve son olarak PCB baskı devre kartının üzerinde yer alan kompenant ve bileşenlerin yerlesimlerini gösteren eleman baskı krokisini çıkarmaya yarayan ve  “serigrafi” yöntemiyle oluşturulan “Silkscreen” uygulamasıdır.

POZLAMA ve GÖRÜNTÜ ALMA
Özellikle çift yüzlü delik içi kaplamalı PCB’lerin üretim asamasında tasarıma ait kuru film çıktıları UV ısıga maruz bırakılarak elektronik yol desenlerini ve yol bosluklarını bakır levhanın üzerine  aktarır.



PCB YÜZEY ASINDIRMA

“Asındırma” prosesi PCB tasarımı üzerinde yer alan yol desenleri, yol boslukları ve polygon uygulaması gibi pcb tasarımınız üzerinde istenmeyen bakırın, aşındırma yöntemi kullanılarak panelden çıkarılmasıdır. İstenmeyen bölümler bakır yüzeyden çıkarıldıktan sonra, tasarımınızın kuru film çıktısı üzerinde yer alan desen ve yol boslukları gibi bölümler, bakır levha üzerinde kalarak pcb’nizin ana hatlarının ortaya çıkmasını saglar. Kısaca pcb yüzey aşındırma uygulaması ile – İletken veri yollarınızın, yol bosluklarınızın olusturulması, PCB tasarımızının istenmeyen kısımlarının kimyasal ve elektrolitik yöntemi ile bakır plaka üzerinden arındırılması uygulaması olarak açıklayabiliriz.



DELİK AÇMA

Tek yüzlü baskı devre kartları, çift yüzlü PCB’ler ve çok katlı PCB’lerin delik içi kaplama prosesi öncesi elektrik bağlantılarını oluşturacak deliklerin CNC ile delinmesi ve kesilmesi gereken bölümlerin işlemi bu bölümde gerçeklestirilir.



DELİK İÇİ KAPLAMA

Delik içi kaplama islemindeki ilk adım, delik çaplarındaki çok ince bir bakır kaplamanın kimyasal olarak delik çeperlerine aktarılmasıdır. Delik içi kaplama prosesi, PCB üzerinde delik çapına ve komple paneli kaplayan çok ince bir bakır kaplama saglar. Delik içi kaplama uygulaması FR4 ve CEM1 gibi metalik olmayan cam elyaf gibi malzemelerin üzerine açılan deliklerin kaplanmasına olanak veren kimyasal bir prosestir. Delik içi kaplama prosesi sonunda PCB tasarımımız üzerinde çift yüzlü ve çok katlı pcb’lerin üzerinde ön/arka yüz arasında elektrigi aktararak delikler arasında elektriksel süreklilige sahip teknoloji bir PCB’ye sahip oluyoruz.



SOLDERMASK *YÜZEY KORUYUCU BOYA

Soldermask koruyucu boya uygulaması, tüm PCB yüzeyine serigrafi yöntemi ile uygulanır. Daha önceki proseslerde devre kartı desenlerini UV ışığını kullanarak, belirli alanları UV’ye maruz bırakılarak, bu uygulamalar sonrası PCB üzerinde ısıga maruz kalmayan alanlar, kimyasal asındırma sürecinde PCB’nin desen ve yol datasının olusması saglanmıstı. Günümüzde standart olarak Yesil renk baskı devre kartı rengi olarak ürünlerde tercih edilmektedir. Yesil PCB rengi dısında tasarımcılar projelerinde ki  istekleri doğrultusunda  alternatif Soldermask koruyucu boya renkleri olarak: Mavi, Kırmızı, Siyah, Sarı, Beyaz renkleri tercih etmektedirler.



YÜZEY KAPLAMA *HAL KAPLAMA

İkinci elektrolitik kaplama asaması, burada ek kaplama kuru film kaplı alanlar (devre desenleri hariç) olmadan PCB’nin tüm yüzey alanları kalay havuzlarına yatırılır. Baskı devre kartları üzerine delik içi bakır kaplama yapıldıktan sonra, hem yüzeye hem delik içlerine kaplanan bakırı korumak için yüzey koruma kaplaması uygulanır. Baskılı Devre kartlarında delik içi bakır kaplama ve SMD devrelerin yüzeylerinin, düz ve pürüzsüz şekilde lehim tutabilmesi en önemli proseslerden biri de PCB yüzey kaplama prosesidir. PCB deliklerine ve yüzeyine HAL kaplama uygulaması sıcak hava jetlerinin kuvvetli bir sekilde hava üflemesi ile yüzeyde ve delik içlerinde birikmiş olan fazla kalay kaplamanın baskı devre kartı yüzeyinden ve deliklerden arındırılmasıyla yüzey temizleme ve hal kaplama prosesi tamamlanmış olur. Ülkemiz de PCB üretiminde HAL KAPLAMA olarak da adlandırılmakta olan PCB yüzey kaplama uygulamaları 63/67 Kurşunlu kalay HAL kaplama, Kurşunsuz HAL kaplama, OSP (Organik kaplama), olarak uygulanmakta ve PCB projenin ihtiyaçlarına göre tercih edilmektedir.





V-CUT KESİM

PCB panel plakalar teknik çizimlerinde müşteri tarafından özel olarak belirtilmedikçe +-0,20 mm toleransla hassas PCB V-Cut kesim makinesinde frezelenip V-Cut kesim uygulaması yapılır. Pcb baskı devre kartları, özellikle orta ve yüksek ölçekli adetli siparis miktarlarında SMD dizgi adımına uygun olması için müsteri tercihlerine göre çoklu panelleme olarak üretilmektedirler. Bu çoklanmıs panellerin montajdan sonra kolay bir biçimde kırılarak cihazların içine monte edilmesini kolaylaştırmak için kartların ölçülerine göre kesim yapılmaktadır.



ELEKTRİKSEL TEST VE SON KONTROL

Uzun ve zahmetli PCB üretim sürecinin son adımında, parçaların bütünlügünü ve delik ara baglantılarını kontrol prosesi gerceklestirilir. Bitmis kartta kısa devre olmadıgından emin olmak için
Elektriksel test uygulaması gerçeklestirilir. Üretim sonrası tüm baskı devre kartı siparisleri ayrıca boyutsal, renk, lehimlenebilirlik konularından tam bir incelemeye tabi tutulur.

Tüm asamaları tamalamıs olan musteri projelerine ait olan baskı devre kartları musterilere teslim edilmek üzere ilgili kargo firmasına teslim edilerek hızlı bir sekilde proje sahiplerine ulastırılırlar.

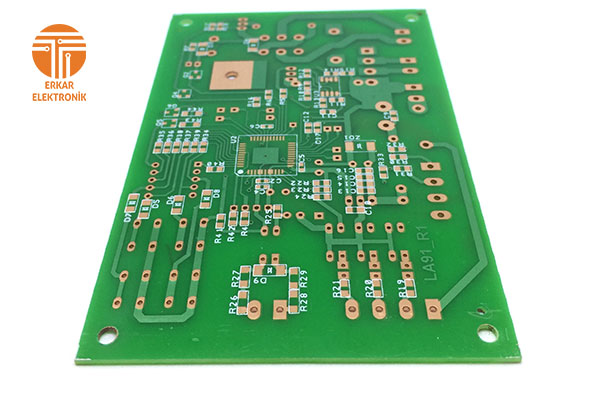

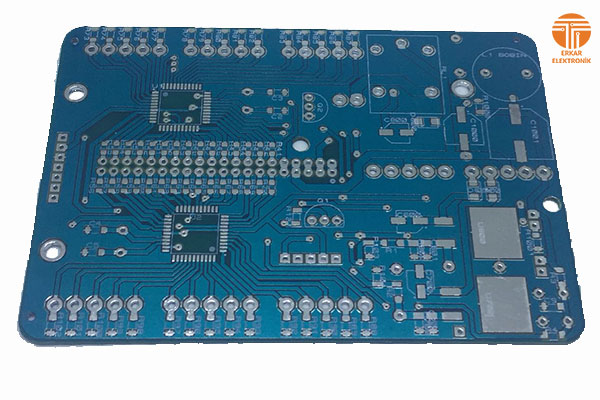

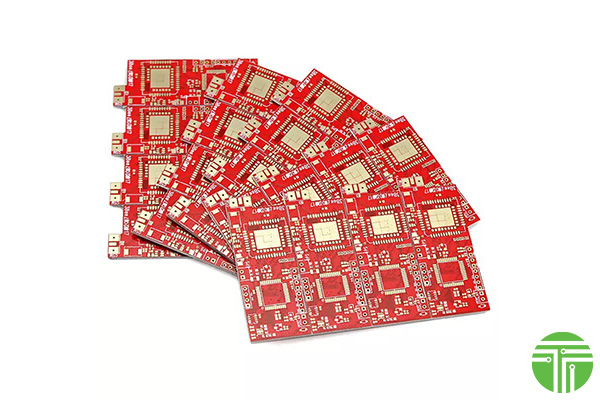

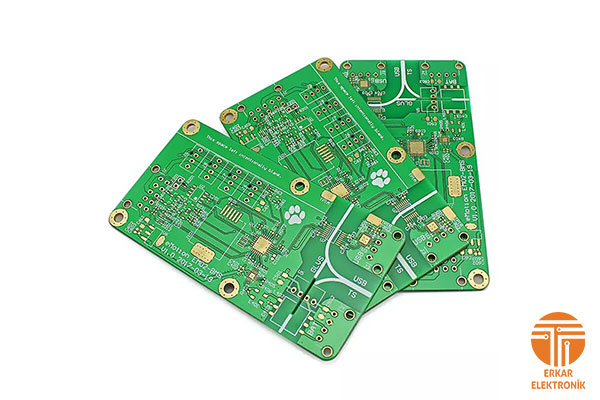

ERKAR Elektronik tarafından üretlen baskı devre kartı örneklerimizi asagida inceleyebilirsiniz.
