2.1 stereo + subwoofer  Güç Amplifikatörü SOCL504

Toplam Çıkış gücü: 200 Watt x 2 Kanal + 600 Watt * 1 kanal subwoofer

1000 Watt 2.1 kanal güç amfisi devresi

Tek kanal 600 watt bas amfisi devresi.

Çift kanal 400 watt stereo amfi devresi.

2.1 çift kanal stereo + subwoofer güç amplifikatörü ses devreleri, hem evde hem de açık havada kullanım için çok uygundur.
2.1 güç amplifikatörü ile elde edilen ses çıkışı tatmin edicidir.

2.1 güç amfisi devresi güç kaynağı, AC’yi DC devresine filtrelemek ve bağlamak için kapasitör arasında bir köprü diyotu kullanıyor.

Filtre olarak kullanılanlar 24 x 680uF – 1000uF / 100V ve 4 x 100N / 275V

Trafo girişi AC voltajı, 20V AC – 75V AC CT’den başlayarak çok geniştir.

2.1 Stereo Güç Amplifikatörü Özellikleri
Hoparlör empedansı: 4-8ohm
Besleme gerilimi: AC 20-75V CT MIN 10A
Son Transistör: Toshiba 2SC5200 NPN, 2SA1943 PNP
Ek Amfi Devresi Tavsiye: 2.1 Preamplifikatör Devresini kullanan 3 kanal (sol, sağ, subwoofer)
Toplam Çıkış gücü: 200W * 2 + 600W * 1 subwoofer (Yükseltilebilir)
Çıkış eşleme: 4-8 ohm
Frekans tepki aralığı: 14-100khz

PCB Özellikleri: 2 Katman PCB 300 x 135 mm FR-4, 1.6 mm, 1oz, PCB Yüzey Bitirme: HASL with lead – Kurşunlu

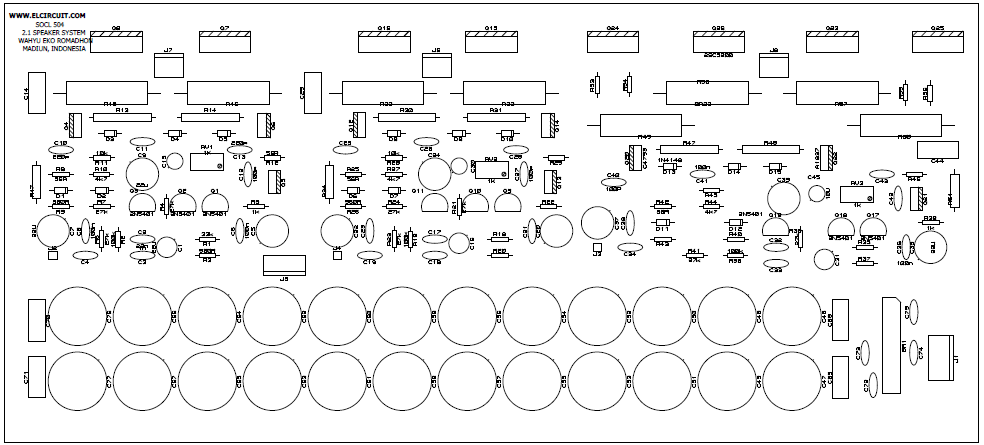

Malzeme listesini amfi devre kartı üzerindeki malzeme yerleşimine göre liste olarak oluşturabilir, oluşturduğunuz listeyi malzeme tedarikçilerinden temin edebilirsiniz.
