Altium Gerber Çıktısı Alma
Altium ile gerçekleştirdiginiz elektronik pcb baskı devre kartı tasarımlarınız için adetli pcb üretim ve prototip pcb imalatları için gerekli olan GERBER formatındaki çıktılarına görsel anlatımlarla bu makalemizden ögrenebilirsiniz.
Altium Designer PCB tasarım ve Altium baskı devre çizim programından Gerber formatında dosyalar nasıl oluşturulur?
PCB baskı devre tasarım programı olan Altium Designer üzerinden gerber çıktısı nasıl alınır?
Altium ile programında Gerber dosyaları nasıl oluşturulur?
Altium pcb tasarım programı ile RS-X274 formatında GERBER çıktısı nasıl alınır?
gibi sorulara bu makalemizde cevap bulabilirsiniz.
1. Altium üzerinde PCB tasarım dosyalarınızı açın
PCB tasarımınızı Altium’da açın ve menü altından aşagıdaki görselde olduğu gibi sırasıyla File -> Fabrication Outputs -> Gerber files seçenekleriyle ilerleyin.
2. Genel Ayarlar
Açılan penceredeki parametre ayarları inç olarak 2.5 olarak ayarlanmalı.

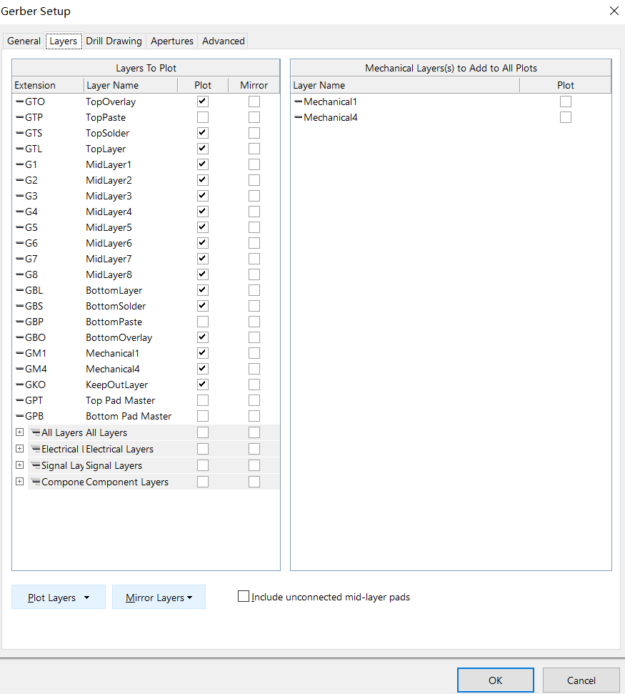

3. PCB Katman Ayarları
PCB sınırlarınızın Mechanical Layer katmanında bakır katmanlara en az 0,25mm mesafed olmasına dikkat etmelisiniz. Eğer tasarımınız 2 katmanlıysa iç katmanları (G1,G2,G3..) seçeneklerini seçmenize gerek yoktur.
4. Diyafram (Apertures) Ayarı
Apertures bölümünde (RS-274X) formatının işaretlediğinizden emin olun.
5. Gelismis Ayarlar
Tüm ayarlarınızın dogru oldugundan emin olduktan sonra PCB tasarımınızın RS-X274 formatında GERBER dosya çıktılarınızı oluşturmak için “OK” tuşuna basarak prototip ve adetli üretim için gerekli olan üretim dosyalarınızı dışarı aktarabilirsiniz.
6. Delik Dosyalarını Dışarı Aktarma
PCB tasarımımızın delik katmanın dışarı aktarmak için “Drilling” katmanının çıktısını “Excellon” formatında alıyoruz. Drill dosylarımızı oluştururken tıklamamız gereken alanlar PCB tasarımımızın ana üretim hatlarının GERBER çıktılarını alırken izledigimiz adımların aynısıdır File -> Fabrication Outputs -> NC Drill Files adımlarını izleyerek “OK” tuşuna basarak delik çıktılarımızı alıyoruz.
Altium Designer PCB tasarım programı ile üretilen tüm RS-X274 formatında ki GERBER dosyaları otomatik olarak PCB projeniz için belirlediginiz ve adlandırdıgınız proje çıktı klasörüne kaydedilir.
Projenizin PCB üretim prosesleri için Altium Designer PCB tasarım programı ile oluşturdugunuz GERBER formatındaki dosyaları .zip veya .RAR olarak arşivleyerek prototip PCB üretimi veya adetli PCB üretimi için web sitemiz üzerinde yer alan Siparis Formu üzerinden bize ulaştırarak elektronik projeniz için hızlı bir şekilde PCB imalat talebinde bulunabilir, sipariş verebilirsiniz.
