AutoCAD programı ile tasarımını gerçekleştirmiş oldugunuz baskı devre kartı projeniz için RS274X formatında GERBER çıktılarını alabilmeniz için görsel anlatımlı makalemiz deki adımları izleyerek AutoCAD programı ile tasarladıgınız PCB’leriniz için Gerber dosyaları nasıl oluşturulur ve AutoCAD ile gerber çıktısı nasıl alınır gibi sorularınızın cevaplarına ulaşabilirsiniz.
AutoCAD ile tasarladığınız baskı devre kartı projenizin PCB’nizin CAD çıktısını RS-274X formatında Gerber’e dönüştürmeden önce, AutoCAD için bir eklenti olan EasyGerb’i indirmeli ve bilgisayarınızdaki AutoCAD programına yüklemeli, kurmalısınız .
daha sonra aşağıdaki adımları izleyerek GERBER çıktılarınız almalısınız.

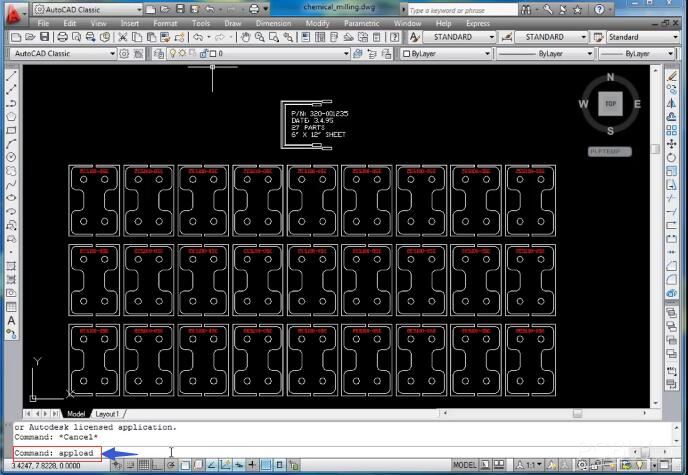

1. “_APPLOAD” komutunu girin.
2. Load corresponding versiyon kodunu veya kimlik bilgilerini girin.
3. To start EasyGerb Type (at the command prompt): “EasyGerb”
EasyGerb’i komut isteminde çalıştırın.
4. GERBER çıktıları için default çıktı alma ayarı yapın. Genel ayar bölümünde seçmeli sag menüde RS-274X menüsünün seçili olmasına lütfen çok dikkat ediniz.
5. AutoCAD ile tasarımını gerçeklestirdiginiz baskı devre kartı çıktılarını almadan önce PCB tasarımınız üzerinde dısarı aktarılması gereken yani GERBER’e dönüsmesi gereken tüm alanları seçiniz.
7. Son olarak PCB tasarımınızın RS-274X formatındaki GERBER çıktılarını dısarı aktarın.
7. RS-274X formatında almış oldugunuz GERBER dosyalarınız ile tek yüzlü, çift yüzlü ve çok katlı baskı devre kartı tasarımlarınız için GERBER dosyalarınız ile web sitemizin PCB sipariş formu üzerinden PCB dosyalarınızı yükleyerek tasarımlarınız için PCB sipariş fiyat teklifi talebinde bulunabilirsiniz.
*Tek Yüzlü ve Çift Yüzlü yerli üretim PCB’lerinizi 7 – 10 gün arasında hızlı bir şekilde teslim alabilirsiniz.
*PCB tasarımınız için anında online çevrim içi pcb fiyat hesaplama sistemimiz üzerinden tasarımınız için hızlı bir sekilde fiyat teklifi alabilir ve GERBER dosyalarınızı yükleyerek siparislerinizi verebilirsiniz.
Hızlı PCB fiyatlandırma ve teklif almak için asagıda yer alan linkimizi ziyaret edebilirsiniz.
*Çarşamba Gününe Kadar Verilen İthal PCB Siparişlerimiz 8/121 gün içerisinde teslim edilmektedir.
Çin’den PCB siparisi vermek için lütfen asagıda yer alan linkimize tıklayınız.
EasyGerb, AutoCAD için bir eklenti olduğundan, kullanmadan önce AutoCAD ortamına yüklenmesi gerekir.
Yükleme tek seferlik bir işlemdir. AutoCAD’i bir sonraki çalıştırdıgınızda, EasyGerb otomatik olarak yüklenecektir.
EasyGerb’i AutoCAD’e hızlı bir şekilde nasıl yükleyeceğinizi, EasyGerb’i nasıl yapılandıracagınızı ve RS-274X Gerber’e nasıl dönüştüreceğinizi gösteren bir youtube videosu.
