CircuitMaker Gerber Çıktısı Alma
Gerber dosya biçimi PCB baskı devre kartı üretim sanayinde kullanılan ve baskı devre kartlarınızın tasarımını 2D yani iki boyutlu vektörel görsel şeklinde ortaya çıkaran ve PCB’lerin üretim proseslerini oluşturan makinelerin örneğin CNC kazıma ve delme makineleri tarafından tanınan ayrıca PCB üretiminde kuru film kaplama işlemleri ve benzeri bir çok işlemde kullanılan pcb tasarım programları tarafından üretilen bir dosya formatı biçimidir.
CircuitMaker PCB baskı devre tasarım programından Gerber formatında dosyalar nasıl oluşturulur?
PCB baskı devre tasarım programı olan CircuitMaker üzerinden gerber çıktısı nasıl alınır?
CircuitMaker programında Gerber dosyaları nasıl oluşturulur?
gibi sorulara bu makalede cevap bulabilirsiniz
Aşağıdaki yer alan görsellerde ki yolları izleyerek CircuitMaker programlı tasarladığınız prototip PCB projenizin GERBER formatında çıktılarını hızlı bir şekilde oluşturabilirsiniz.
Gerber çıktısı oluşturmak için Gerber kutucuğuna tıklayın.

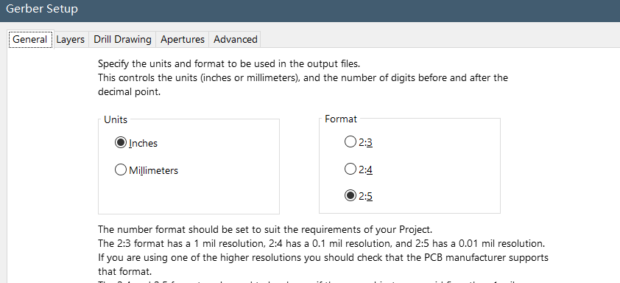

2. varsayılan yapılandırma ayarları.

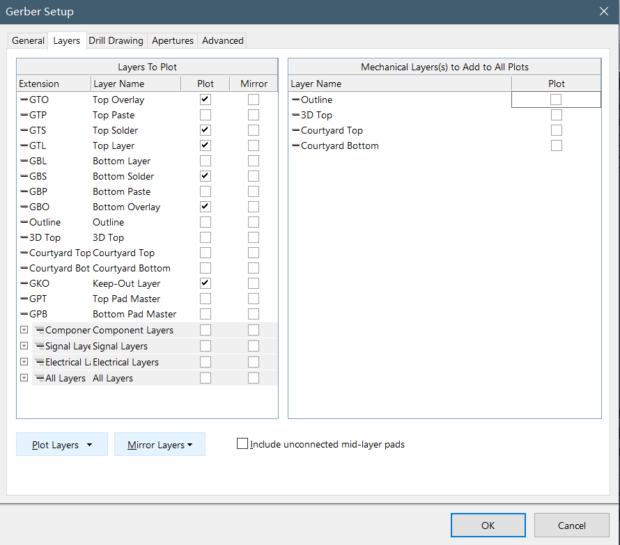

3. PCB GERBER dosya çıktıları katman ve açıklamaları
pcbismi.GTL Top Copper (*Üst bakır yüzü)
pcbismi.GTS Top Soldermask (*Üst maske yüzü)
pcbismi.GTO Top Silkscreen
pcbismi.GBL Bottom copper (Alt bakır yüzü)
ppcbismi.GBS Bottom Soldermask:
pcbismi.GBO Bottom Silkscreen:
pcbismi.TXT Drills (*delik dosyası)
pcbismi.GML/GKO Board Outline (*kesim çerçevesi)
pcbismi.GL2 Inner Layer2( for ≥4 layer) (*4 katlı pcb 2. katman)
pcbismi.GL3 Inner Layer3( for ≥4 layer) (*4 katlı pcb 3. katman)

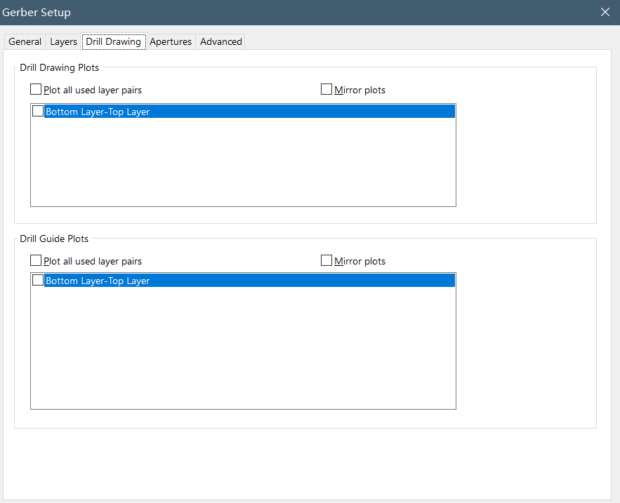

4. seçenek

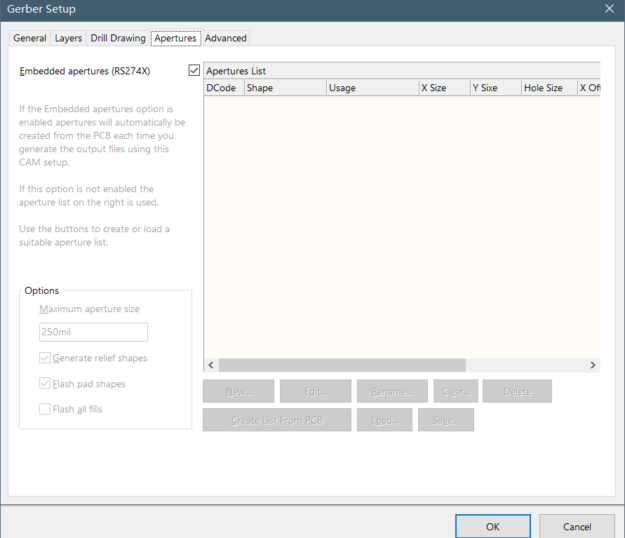

5. seçenek ile RS274X seçeneğin işaretli olmasına dikkat ediyoruz.

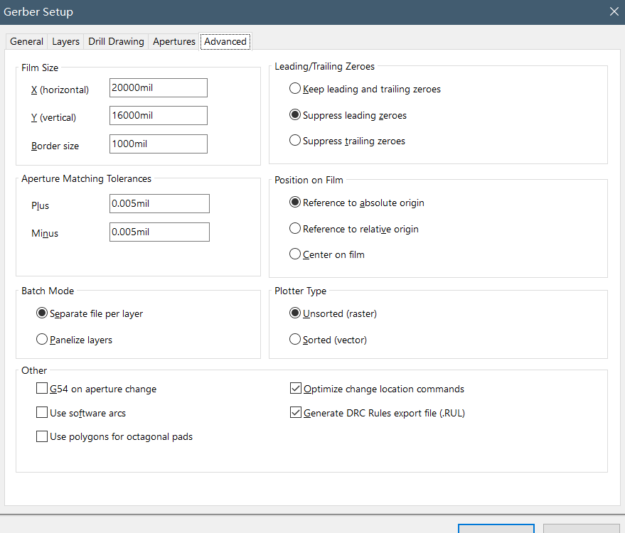

6. Varsayılan yapılandırma ayarları
7. aşamada “OK” yani Tamam düğmesini tıklayın, CircuitMaker size dosyaların yer aldığı bir Zip dosyası oluşturur.
CircuitMaker diğer PCB baskı devre kartı programlarından farklı olarak GERBER dosyalarını oluşturma ve dosyaları dışarı aktarma işlemlerinde delik dosyası ve diğer dosyaları ayrı olarak dışarı aktarmasıdır. Bir sonraki görselde PCB tasarımınız için delik dosyalarının dışarı aktarımı gösterilmektedir.

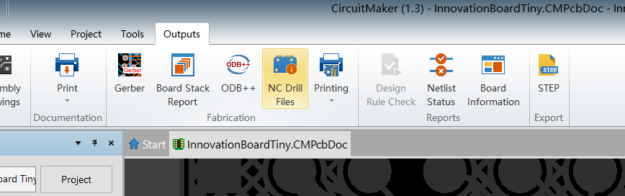

8. Tasarıma ait olan delik dosyalarınızın CNC için gerber çıktılarını oluşturma adımını aşağıda yer alan görselde ki gibi gerçekleştirebilirsiniz.

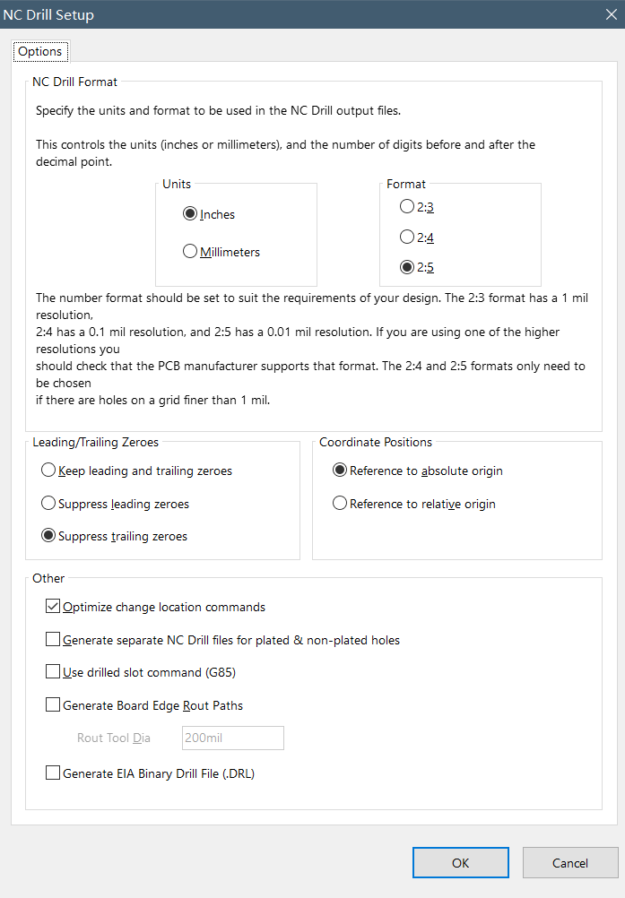

9. adım delik dosyalarının oluşturulması için bu görselde yer alan adımları uygulamaya devam edin.
10. PCB tasarım projenize ait olan projenizin_ismi_NC_Drill.zip dosyalarını projenizin_adi_Gerber.zip taşıyın. İki ayrı dosya olarak da tasarımlarınızı gönderebilirsiniz.

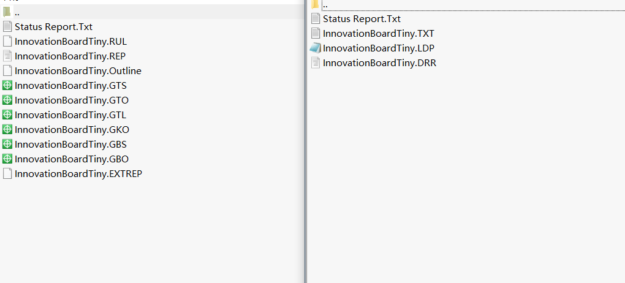

11. Gerber formatında aldığınız dosyalar görünümü aşağıdaki gibi olacaktır.
12. PCB siparişiniz için tüm gerber çıktılarının görünümü.
