Diptrace İle Gerber Oluşturma
Bir baskı devre kartı PCB tasarım ve dizayn programı olan Diptrace pcb tasarım programında baskı devre projenizin pcb üreticileri tarafından üretilebilmesi için gerekli üretim formatı ve dosya çıktıları olan RS-274X formatında GERBER dosyaları oluşturmak oldukça basittir.

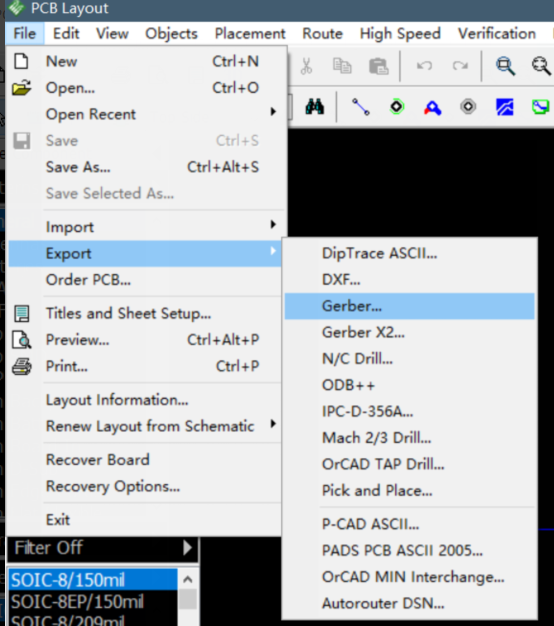

Gerber dosyasını Diptrace’dan dışa aktarmak için File -> Export -> Gerber sekmelerini sırasıyla tıklayarak takip edin.

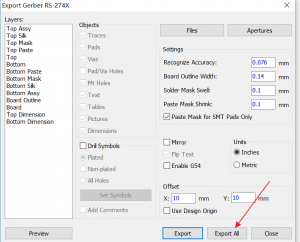

tümünü dışarı aktar seçeneği olan Export All seçeneğini tıklayın ve pcb projenize ait olan tüm katmanları dısarı aktararak kaydedin.

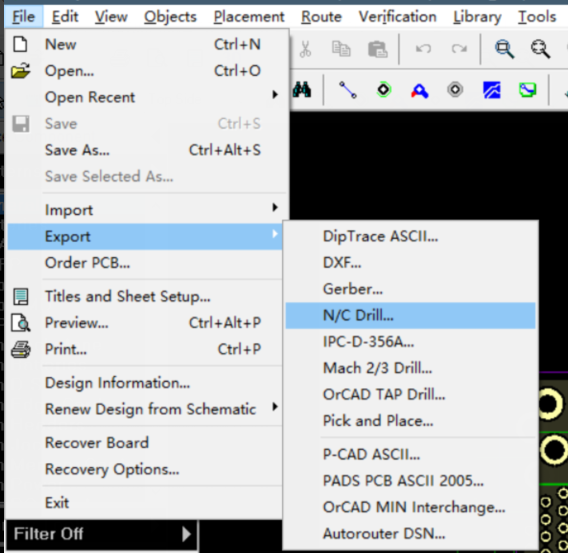

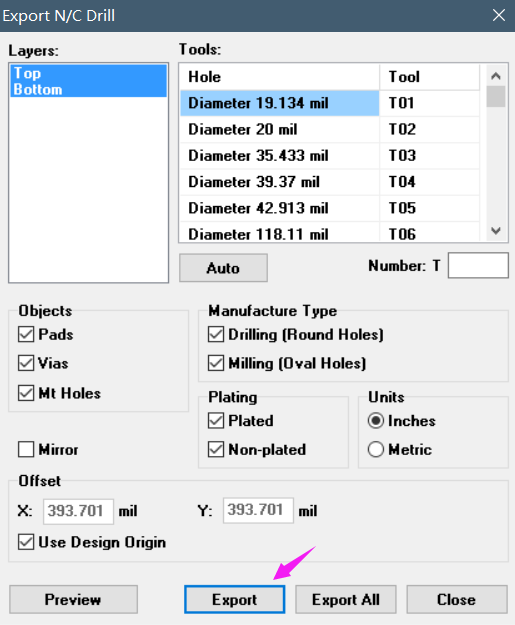

Diptrace programı ile tasarladıgınız baskı devre kartı projenizin RS-274X formatında Gerber dosyalarını dısarı aktardıktan sonra, NC Drill delik / via dosyalarını dısarı aktarmanız gerekir.
Diptrace ile tasarımını tamamladığınız PCB projenizin RS-274X format GERBER data dosyaları ve NC Drill / via delik dosyalarının tüm verileri dışa aktarıldıktan sonra, GERBER data çıktılarında her şey yolunda görünüyorsa, tüm dosyaları seçin, sıkıştırın ve Zip/RAR dosyası olarak birleştirin.
Diptrace ile tasarladığınız PCB projeniz için artık ERKAR PCB üzerinden fiyat teklif talebinde bulunabilirsiniz.
Diptrace ile tasarlanan ve oluşturulan RS-274X formatında üretim dosyaları ile 3 farklı üretim seçeneğimizden istediğiniz birini seçerek ister ekspres prototip pcb isterseniz yerli klasik üretim pcb, veya ithal pcb üretim seçeneklerinden birini seçebilirsiniz.
1. GERBER çıktılarını dışarı aktardıgınız zip dosyanız ile ERKAR Elektronik İzmir PCB prototiplendirme üzerinden numune pcb fiyat talebinde bulunmak için hızlı prototip pcb fiyat teklif formunu kullanarak Gerber çıktılarınızı bize göndererek ekspres prototip pcb fiyat talebinde bulunabilirsiniz.
2. Düşük hacimli siparişleriniz veya yüksek adetli PCB baskı devre kartı siparişleriniz için Diptrace ile tek katman veya çift yüzlü olarak projesini tamamladığınız elektronik devre projeniz için online çevrim içi pcb fiyat hesaplama formu üzerinden tasarımınız için gerekli olan özellikler ile birlikte pcb ölçülerini girerek online fiyatınızı ekranda anında görerek Gerber dosyalarını sisteme yükleyerek siparis verme isleminizi tamamlayabilirsiniz.
3. Diptrace ile tasarımını tamamladıgınız pcb projeniz için ERKAR Elektronik güvencesiyle, Çin’de pcb yaptırmak, Çin’de uygun fiyatlı baskı devre kartı ürettirmek isterseniz çevrim içi online ithal PCB baskı devre kartı fiyat Hesaplama sitemizi ziyaret edebilir projeniz için gerekli olan bir kaç parametreyi girerek PCB sipariş verme aşamalarını hızlı bir şekilde tamamlayabilirsiniz.
Baskı devre kartı prototiplendirmesi, yerli adetli pcb imalatımız ve Çin’den ithalatını gerçeklestirdigimiz ithal baskı devre kartlarının teknik üretim detayları hakkında detaylı bilgiye asagıda yer alan menüden ulasarak teknik üretim detaylarımızı inceleyebilirsiniz.
Teknik
Üretim Durumu
Min. Sipariş Miktarı
Maks. Sipariş Miktarı
Üretim Formatı
Materyal
PCB Kalınlığı
Minimum Boyut
Maks. Boyut
Tek Katman PCB
Çift Katman PCB
4 Katman PCB
6-8 Katman PCB
Flex PCB
Rogers
Teflon PCB
Bakır Yüzey
(Çift Taraf)
Bakır Yüzey
(Tek Taraf)
Yüzey Bitirme
Kurşun İle (HASL)
Yüzey Bitirme
Kurşunsuz (RoHS)
Yüzey Bitirme
Altın İle (ENIG)
Bitmiş Yüzey
(oz)
Delik içi Gümüs Kaplama (Ag)
Delik içi Bakır Kaplama
Delik ve Kesim
Min. Delik Çapı
Maks. Delik Çapı
İki Yol Aralığı Mesafe
İletken Yol Genisligi
Silkscreen
Solder Mask
Uçan Hava Testi
Elektriksel Test
PCB V-Cut Panel Üretim
PCB V-Cut Kenar Rayı
Üretim Şekli
SMD Dizgi Hizmeti
TH-DIP Dizgi Montaj
Komponent Temini
PCB Tasarım
Tooling Ücreti
Havale/K.K. Ödeme
Üretim Yeri
Teslimat Süresi
Yerli
PCB
Düzenli Üretim
3 Adet
100 Adet
Gerber RS-274X
FR4, CEM1
1.0,1.6 mm
20x20mm
350x300mm
1oz 35/35µm
1oz 35/00µm
1 oz Cu
CNC ve V-CUT
0.3mm
5.0mm
0.35mm/14mil
0.35mm/14mil
Siyah ve Beyaz
Yeşil, Kırmızı, Sarı, Mavi Beyaz, Siyah
13 Farklı Proses
Türkiye
8/15 gün
İthal
PCB
Dönemsel Üretim/İthalat
5 Adet
10.000 Adet
Gerber RS-274X
FR4, Alüminyum
0.6,0.8,1.0,1.2,1.6,2.0,2.4 mm
15x15mm
400x450mm
1oz 35/35µm
2oz 70/70µm
1oz 35/35µm
2oz 70/70µm
1 oz Cu
2 oz Cu
CNC ve V-CUT
0.3mm
6.3mm
0.15mm/6mil
0.15mm/6mil
Siyah ve Beyaz
Yeşil, Kırmızı, Sarı, Mavi Beyaz, Siyah
13 Farklı Proses
Çin
8/28 gün
