KiCad 5.1.5 Gerber Oluşturma
PCB Tasarım Programı KiCad 5.1.5 Sürümü ile – Gerber ve Delik (Drill) Dosyaları Oluşturmak.
KiCad 5.1.5 Sürümü ile Gerber Üretmek ve Dışarı Aktarmak.
KiCad 5.1.5 sürümü ile pcb üreticilerinin tek katman pcb, çift katman pcb ve çok katman baskı devre kartlarının üretimi için gerekli olan üretim Gerber dosyaları ile pcb tasarımı üzerinde bulunan via deliklerini olusturma yani cnc ile delik açma prosesi için gerekli olan Drill dosyalarını oluşturmak ve bu dataları dısarı aktarmak için izlenmesi gereken adımlar hakkında detaylı bilgilere bu makalede ulaşabilirsiniz. GERBER oluşturma ve dışarı aktarma adımlarını görsel anlatımlar üzerinden hızlı bir şekilde gerçekleştirebilirsiniz.
KiCad 5.1.5 – Gerber ve Delik Dosyaları Oluşturma ve Dışarı Aktarma
KiCad 5.1.5 İle Gerber Üretmek

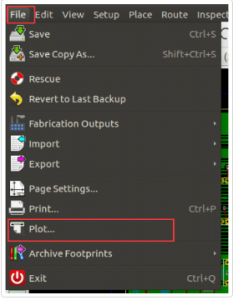

Gerber oluşturma aracını açmak için menüden Select File -> Plot sekmesine tıklıyoruz.
Açılır pencerenin üst kısmında, dosyalarınızın klasör konumunu göreceksiniz, gözat’ı tıklayın. Bilgisayarınızda proje dizininizde olduğunuzdan emin olun.
Bilgisayarınızda projenizin adına veya koduna yönelik yeni bir klasör oluşuturun. Örnegin bu çalışma için Gerbers adında yeni bir klasör oluşturun, onu seçin ve klasörü seç’e tıklayın. Göreli bir yol kullanmanız istenirse Evet’i tıklayın. Sol tarafta, pano tasarımımızdan hangi katmanları Gerber dosyalarına dönüştürmek istediğimizi göreceksiniz.

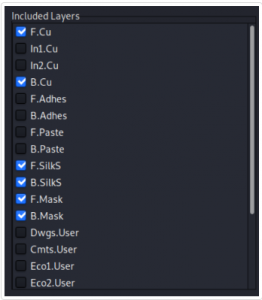

İhtiyacınız olan tüm katmanları seçin. Basit bir tek katman ve çift katman yani 1 layer veya 2 layer PCB için,
Üst ve Alt serigrafi katmanları/ üretim dosyaları.
*Yani Top ve Bottom yüzü ayrıca malzeme baskısı yönlerini gösteren silkscreen dosyası.
Ön ve arka yüz pcb renk dosyaları. Yani top ve bottom yüzleri renk dosyaları boya dosyaları. *soldermask olarak da sektörde bu isimlendirme maske dosyası ve maske rengi olarak da isimlendirilmektedir.
Edge cuts dosyası pcb tasarımınızın dış kesim çerçevesi olarak gerekli olan dosyadır. Edge cuts prosesi pcb nizin üretimi bittiğinde toplu üretim panosundan pcb siparisinizin belirlediğiniz adetlerde tam otomatik CNC makinelerle kesilerek toplu üretim panosundan ayrılmasına yarayan bir proses islemidir.
In1 ve In2 katmanları yalnızca dört katmanlı veya altı katmanlı veya sekiz katman pcb tasarımları için pcb’lerin iç katman yani ara katman üretimleri için gerekli olan pcb üretim proses GERBER dosyalarıdır.
KiCad 5.1.5 PCB tasarım programı ile tasarladığınız baskı devre kartınızın GERBER üretim datalarını olustururken ve dısarı aktarırken top ve bottom yüzleri yani Ön ve arka bakır katmanların yanı sıra ön ve arka serigrafi katmanlarının yani *silkscreen üretim proses dosyalarının GERBER datalarına dahil edilip edilmediğini kontrol ederek dosyaların klasöre eklendiğinde emin olun. Ön yüz renk – boya/maske dosyası *soldermask, arka yüz renk – boya/maske dosyası *soldermask ve dış kesim çerçevesi dosyalarının *Edge cuts kontrol edin.
Maske katmanları, lehim maskesinin nereye gitmesi gerektiğini gösterir ve pcb dıs kesim çerçevesi kenar kesim katmanı, üstte kesilmiş yuva ile kartımızın ana hatlarıdır. Ayrıca bize hangi seçenekleri kontrol etmemiz gerektiğini de gösteren bir bölümdür.

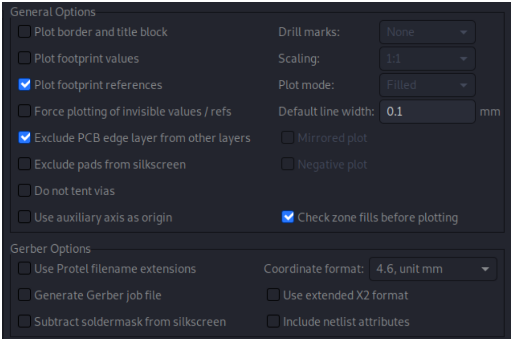

” PCB kenar katmanını diğer katmanlardan hariç tut ” *“Exclude PCB edge layer from other layers” seçeneğinin işaretli olduğundan emin olun . Parça referans belirleyicilerinin panoda görünmesini istiyoruz, bu yüzden işaretli bırakın. Ancak değerlerin yazdırılmasını istemiyoruz, bu nedenle “Baskı alanı değerleri ” *“Plot footprint values” seçeneğinin işaretini kaldırın .
” Plot ” sekmesine tıklayın ve pcb üretimi için gerekli olan tüm üretim proses dosyaları Gerber dosyaları oluşturulacak ve Gerbers klasörüne kaydedilecektir.
KiCad 5.1.5 Drill Delik Dosyası Olusturma ve Dışarı Aktarma

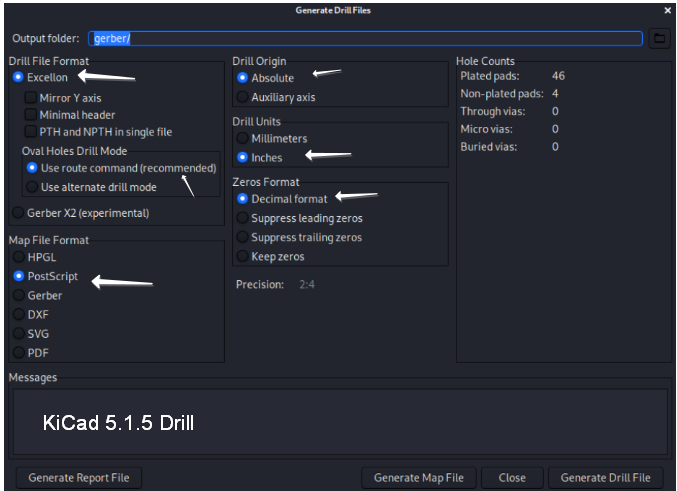

“Generate Drill File“ sekmesine tıklıyoruz. Aşağıdaki seçenekleri kontrol ediyor ve diğer her şeyi varsayılan ayar olarak delik dosyası olusturma adımında bırakıyoruz.
“Inches”
“Decimal format”
“Postscript”

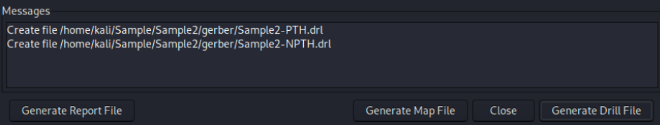

“Generate Drill File” seçeneğine / sekmesine tıkladıktan sonra alttaki metin penceresinde yeni dosyaların oluşturulduğunu belirten bir mesajı drill yani delik dosyalarını oluşturduktan sonra görmelisiniz.
Delik Dosyalarını ve Gerber Üretim Dosyalarını Doğrulayın
Drill dosylarını olusturulmasının ardından, Drill delik dosyası oluşturma penceresinden çıkmak için “close” sekmesine tıklayın. Bu asamaya kadar yaptıgınız tüm GERBER olusturma ve dısarı aktarmas islemleri sonrası tüm pcb üretim GERBER dosyaları “gerbers” isimli veya sizin proje ismiyle atadıgınız klasörünüzde görünmelidir. Ardından tüm dosyaları seçin, sıkıştırın ve zip/rar dosyası haline getirin.
Daha sonra pcb GERBER dosyanız ile ERKAR Elektronik üzerinden ithal pcb siparişi vermek için ithal pcb fiyat hesaplama ve sipariş web sayfamızı ziyaret ederek pcb tasarımınızın en ve boy ölçülerini mm olarak sisteme girerek saniyeler içinde pcb tasarımınız için çevrim içi fiyat teklifi alabilirsiniz.
KiCad 5.1.5 pcb tasarım programı ile tasarladığınız baskı devre kartı projenizi online pcb fiyat hesaplaması sonrasında ödeme adımlarını içeren fiyat teklifi talebinde bulunmak için GERBER yükle butonu ile sisteme yükleyerek firmamızdan ödeme asamalarını içeren fiyat teklifi talebinde bulunabilirsiniz.
GERBER dosyalarınız ile anında çevrim içi fiyat hesaplaması yaparak fiyat teklifi talebinde bulunmak için aşağıdaki görsel üzerinde yer alan linke tıklayın!
Çin’den ithalatını gerçeklestirdigimiz ithal baskı devre kartlarının teknik üretim detayları hakkında detaylı bilgiye asagıda yer alan menüden ulasarak teknik üretim detaylarımızı inceleyebilirsiniz.
