KiCad 4.0.6 Sürümü İle Gerber ve Drill Oluşturma ve Dışarı Aktarma
04 Mar 2016

Kicad Gerber Çıktısı Alma

0 Yorum

kicad ile gerber ciktisi alma 2018 04 - Kicad Gerber Çıktısı Alma

Diğer PCB tasarım yazılımlarına göre Kicad pcb baskı devre tasarım programı ile gerçekleştirdiğiniz projeleriniz için Gerber dosyalarını üretmek çok kolaydır.  Tek yapmanız gereken tasarımını bitirdiginiz projenizin gerekli katmanları seçmek ve tasarımınıza ait olan DRILL dosyasını oluşturmayı unutmamaktır. Aşağıdaki yer alan görselleri izleyerek hızlı bir şekilde gerber formatında data dosyalarınızı hızlı bir şekilde oluşturabilirsiniz. Bu makalede GERBER olusturma ve dısarı aktarma hakkında anlatılanlar KiCad 4.0.6 sürümü üzerine hazırlanmıştır.

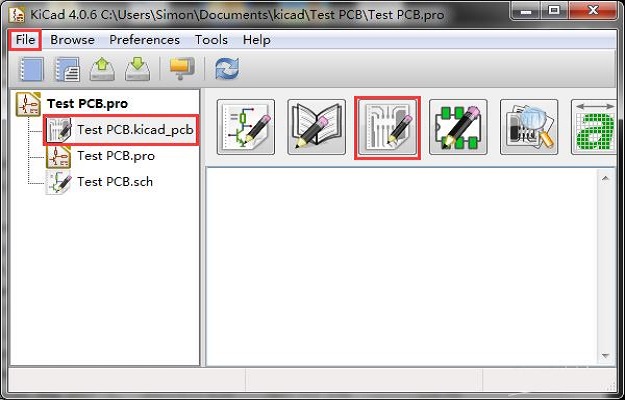

1. PCB Tasarımınızı Tamamladığınız .kicad_pcb Dosyanızı Açın

Kicad projeniz – .pro dosyasını açtıktan sonra .kicad_pcb dosyasını çift ​​tıklatabilir veya PCB editörünü açmak için ” PCBNew ” düğmesini tıklayabilirsiniz.

“File” menu -> “Plot”‘a tıklayın ve aşağıda gösterilen gerekli katmanları (2 katmanlı devreler için) seçin, ardından ilgili katmanları oluşturmak için “Plot” düğmesine tıklayın.
Kicad pcb tasarim RS274X formati gerber ciktisi alma 01 2018 - Kicad Gerber Çıktısı Alma



2. Kicad PCB’nizi Gerber dosyaları Olarak Çizin

“File” menu -> “Plot”‘a tıklayın ve aşağıda gösterilen gerekli katmanları (2 katmanlı devreler için) seçin, ardından ilgili katmanları oluşturmak için “Plot” düğmesine tıklayın.

Tek yüzlü ve 2 katlı yani çift yüzlü baskı devre kartı PCB tasarımlarınız için gerekli katmanlar şunlardır.

Üst Katman: pcbismi.GTL

Alt Katman: pcbismi.GBL

Lehim Maskesi Üst Yüzü: pcbismi.GTS

Lehim Maskesi Alt Yüzü: pcbismi.GBS

Silk Top: pcbismi.GTO

Serigrafi baskı İpek Alt Yüzü: pcbismi.GBO

Delik Dosyası: pcbismi.TXT

Kesim Çerçevesi: pcbismi.GML / GKO

Not: Dosyalarınıza erişimi kolaylaştırmak için lütfen Plot’tan önce “Include extended attributes” seçeneğini işaretlemeyin.

Kicad pcb tasarim katman secimleri gerber ciktisi alma 03 2018 e1518380498910 - Kicad Gerber Çıktısı Alma

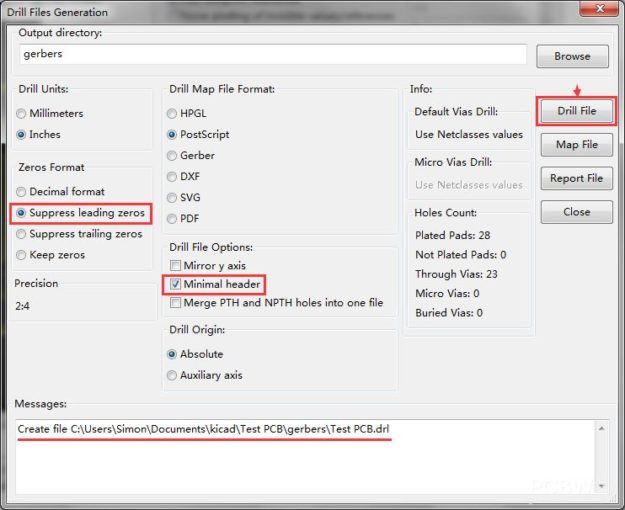

3. PCB Delik Dosyasını Olusturun

PCB tasarım çizim pencerenizi kapatmadan önce, üretim için matkapile yapılması gereken yani delik açma işlemleri yani delik dosyanızı Kicad ile üretmeniz gerekir. “Suppress leading zeros” ve “Minimal header” ı seçin ve aşağıda gösterildiği gibi “Drill File” yani delik dosyası düğmesine tıklayın.

Kicad pcb tasarim delik dosyasi olusturma gerber ciktisi alma 04 2018 e1518380986550 - Kicad Gerber Çıktısı Alma

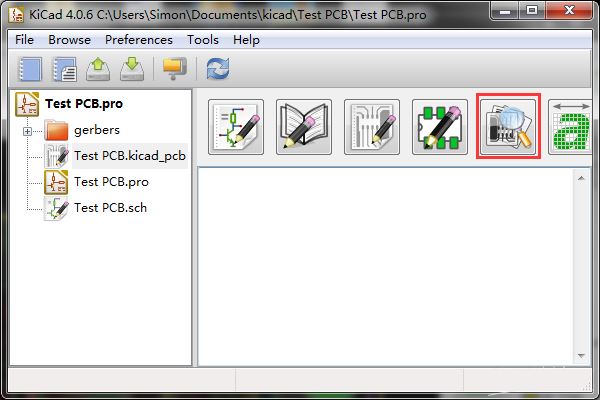

4. GerbView İle PCB Tasarımınızın Gerber Dosyalarını Kontrol Edin

Artık Kicad ile tasarladıgınız projenizin sonuna geldiniz. PCB tasarımı sonrası GERBER çıktısı alma işini bitirdiniz. Ancak her zaman Gerber dosyalarınızın çalışıp çalışmadığını kontrol etmelisiniz. “GerbView” ‘ ı açın ve baskı devre kartınızın bize üretim için sipariş vermeden ve göndermeden önce baskı devre kartınızı lütfen kontrol edin.

Kicad pcb tasarim gerbView gerber ciktisi alma 05 2018 - Kicad Gerber Çıktısı Alma

GerbView ile pcb baskı devre kartı tasarımınızın aşagıdaki gibi üretim öncesi son şeklini görüntülüyebilir ve inceleyebilirsiniz.

Kicad pcb tasarim gerbView uretim oncesi gerber ciktisi alma 06 2018 e1518381852639 - Kicad Gerber Çıktısı Alma


5. Son Olarak Tek Bir ZİP/RAR Dosyasına Tüm GERBER Çıktılarınızı Ekleyin/Sıkıstırın

Son adım olarak, tek bir .zip/.rar dosyasına tüm pcb tasarım dosyalarınızın gerber formatında aldığınız çıktılarını sıkıştırın, ardından ” web sitemiz üzerinde “PCB Siparis” sayfasında yer alan prototip pcb ve adetli pcb siparis formunu tasarım parametrelerinizle (boyut, miktar, katmanlar, kalınlık, delik içi kaplama vb.) özelliklerini dikkatlice doldurarak, sıkıştırılmış gerber dosyalarınızı forma yükleyerek bizden fiyat talebinde bulunabilirsiniz.

Siparisiniz bize ulastıktan sonra hızlı bir sekilde Kicad  ile tasarladıgınız pcb projeniz için  istemiş oldugunuz adet bazında tarafınıza en uygun ve ekonomik fiyat teklifi ile geri dönüş en kısa sürede gerçeklestirilecektir.
