PCB Wizard İle Gerber Oluşturma
Wizard PCB Baskı Devre Kartı Tasarım Programı İle GERBER Dosyaları Nasıl Oluşturulur ve Dışarı Aktarılır?
PCB Wizard 3 Baskı Devre Kartı Tasarım Programında GERBER ve Drill dosya oluşturma ve dışarı aktarma.
Bir baskı devre tasarım ve pcb geliştirme programı olan wizard programı ile devre kartı üreticileri için, pcb üretiminde kullanılmak üzere RS-274X formatında GERBER ve Excellon formatında delik / drill datalarını hazırlamak ve dışarı aktarmak için aşağıdaki adımları izleyebilirsiniz.
PCB Wizard 3 ile profesyonel olarak esnek ve fonksiyonel baskı devre kartları tasarlayabilirsiniz.
Tasarladığınız devre kartlarını Wizard 3 sürümünden GERBER oluşturarak pcb üretimi için baskı devre kartı üretim tesislerine göndererek ön fiyat çalışması ve pcb fiyat hesaplaması için fiyat teklifi talebinde gerber dataları ile bulunabilirsiniz.
Başlarken Önemli Hatırlatma
PCB projenizde sorunsuz bir GERBER açılması ve üretim için GERBER datalarınıza ve projelerinize, kod, sürüm, rar dosyası isim verirken lütfen Türkçe karakterleri “ş,ü,ğ,ç,ı,ö” gibi karakterleri kullanmaktan lütfen kaçının. Türkçe karakterler yerine aynı karakterlerin İngilizce karşılıklarını kullanmaya özen gösterin.
Wizard PCB Baskı Devre Kartı Tasarım Programında GERBER Oluşturma
Wizard 3 ile tasarlanan bir PCB tasarımının gerber dosyalarını oluşturma ve dışarı aktarma
Gerber Üretimi ve Dışarı Aktarımı

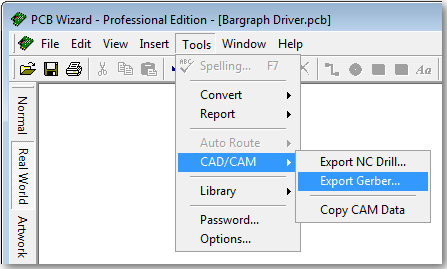

Gerber dosyalarını oluşturmak için menü çubuğundan Tools → CAD/CAM → Export Gerber Araçlar → CAD/CAM → Gerber’i Dışa Aktar’ı seçimini gerçekleştirin.
Şekil 1. Görsel gerber menü öğesini dışa aktarılması seçimi

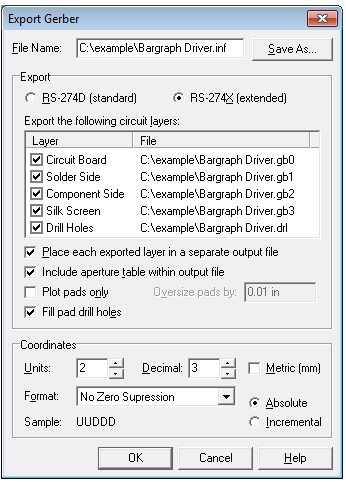

PCB üretiminde kullanılması için bazı seçenekleri belirlemenize izin veren bir pencere Export Gerber sekmesine tıklamanız sonrası açılacaktır.
Açılan pencereden aşağıdaki seçimleri gerçekleştirin
- RS-274X’i kontrol edin (genişletilmiş)
- Tüm katmanları seçin.
- Place each exported layer in a separate output file sekmesi işaretli olmalıdır.
- Include aperture table within output file sekmesi açıklık tablosunu gerber çıktı dosyasına dahil et, seçili olmalıdır. *RS-274X formatı kullanılıyorsa otomatik olarak kontrol edilecektir.
- Fill pad drill holes sekmesi doldurma pedi delik matkap deliklerini kontrol edin
Şimdi “OK” butonu Tamam’a tıklayın, tıklamanız sonrası Gerber dosyaları ve drill delik delme matkap dosyası proje klasöründe oluşturulacaktır.
Şekil 2. görsel gerber özellik seçimi ekranı. “export gerber” ekranı.
Şekil 3. Grösel wizard programı tarafından oluşturulan gerber dosyaları
Bu şekilde oluşturulan GERBER dosya adlarıyla, üretimde kullanılacak dosya proses işlevinin ne olduğu wizard pcb tasarım programında oluşturulan GERBER datalarının isimlerinde yer almamaktadır.
Şekil 2 isimli görselde her dosyanın işlevini görebilsek de, wizard programı ile oluşturulan dosyaları bu haliyle pcb fabrikalarında üretim için uygun değildir.
Dosya uzantılarının, üretim proseslerine uygun bir biçimde devre kartının tasarımcısı tarafından manuel olarak teker teker düzenlenmesi gerekmektedir.
PCB baskı devre kartı üretim fabrikaları, müşterilerinden GERBER kabulünde ve üretime pcb tasarımı hazırlamada sorunsuz bir gerber işleme için protel’in isimlendirme / gerber dosyası adlandırma modelini tercih ediyor, bu yüzden dosya adı uzantılarını lütfen aşağıdaki görsele göre değiştirelim ve düzenleyelim.
Not: varsayılan olarak gelen dosya adı uzantıları Windows işletim sistemlerinde gizlidir, nasıl gösterileceğini öğrenmek için google arama motorunda “windows’da gizli dosya adı uzantılarını değiştirme” şeklinde arama yapabilirsiniz.
gb0’ı .GKO olarak yeniden adlandırın (board outline) – (dış kesim çerçevesi anahattı)
.gb1’i .GBL olarak yeniden adlandırın (bottom copper layer) – (alt bakır katman)
.gb2’yi .GTL olarak yeniden adlandırın (top copper layer) – (üst bakır katman)
.gb3’ü .GTO olarak yeniden adlandırın (top silkscreen) – (üst serigrafi)
Dosya uzantılarının PCB fabrikalarının istediği üretilebilir proses isimleri ile değiştirilmesi sonrası yeni görünüm aşağıdaki gibi olmalıdır.
Şekil 4. görsel gerber dosya adı uzantıları pcb üretim fabrikalarının standartlarına göre değiştirildi.
Yukarıda yer alan uzantıları değiştirilmiş GERBER üretim dosyalarına baktığımız zaman bu dosyalarda, lehim maskesi katmanının yani soldermask dosyasının eksik olduğunu görebiliriz. Şimdi eksik olan dosyaları oluşturalım.
Lehim Maskesi / Solder Mask Dosyası Oluşturma
Tekrar Tools → CAD/CAM → Export Gerber / Araçlar → CAD/CAM → Gerber’i Dışa Aktar aşamalarını seçin.

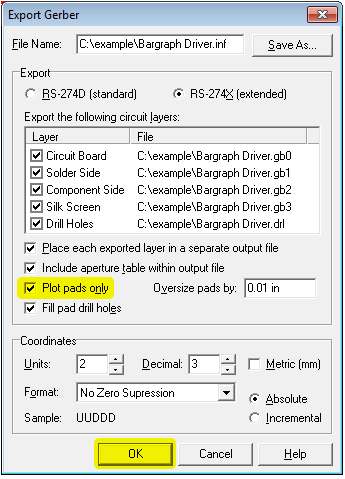

Plot pads only sekmesini işaretleyin *bu seçim bakır yolların yerine, yalnızca üst ve alt lehim maskesini, yani top layer ve bottom layer için solder mask dosyasını oluşturur.
Dosyaları oluşturmak için “OK” Tamam butonuna tıklayın.
Şekil 5. görsel, bu dışarı aktarım adımında yalnızca Plot pads only seçeneği ile işaretlediğimiz dosyaları kontrol edeceğiz.
Artık proje klasöründe aşağıdaki görselde yer alan gerber üretim dosyaları var.

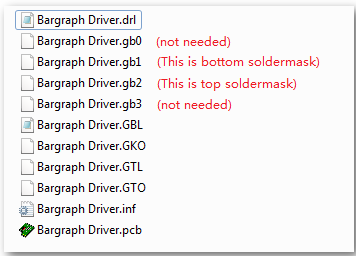

Şekil 6. Lehim maskesi solder mask dosyaları
.gb1’i .GBS olarak yeniden adlandırın (bottom soldermask) – (alt lehim maskesi)
.gb2’yi .GTS olarak yeniden adlandırın (top soldermask) – (üst lehim maskesi)
.gb0 ve .gb3’ü isimli gerber üretim proses dosyalarını lütfen silin
Tüm dosya isimlerinin değiştirilmesi sonunda elde ettiğimiz gerber dosyaların uzantıları aşağıdaki gibi görünecektir.
Şekil 7. görsel el ile dosya uzantısı ismi sonrası protel dosya adı uzantılı gerber dosyaları.
Drill Delik Dosyalarının Düzeltilmesi
Wizard baskı devre kartı tasarım programı ile oluşturduğunuz delik dosyalarını düzeltmek için .drl dosyasını bir metin düzenleyici ile açarak düzenlemelisiniz. (Excellon dosyaları düz metin dosyalarıdır) drill dosyasını açtıktan sonra şöyle bir şey görebilirsiniz.
Şekil 8. görsel ham drill delik açma matkap dosyası
Açtığımız dosyanın sorunu, M48 ile % işareti arasındaki takım bilgilerinin dahil edilmemesidir.
Aslında takım bilgileri (kullanılan tüm matkap uçlarının boyutu) bir .inf dosyasındadır.

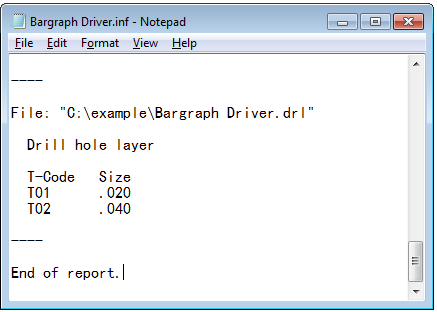

Şekil 9. Rapor dosyası (.inf) takım bilgilerini içerir.
Biz sadece (TNN satırları sonrasına ekleme yapacağız, unutmayın M48 aşağıdaki ekran görüntüsünde elle matkap dosyasına bu takım bilgiler eklenebilir). Sözdizimi basittir:
- nn içinde TNN takım sayılardır.
- Tnn’den sonra bir C harfidir .
- C harfinden sonra , bu aracın boyutudur.

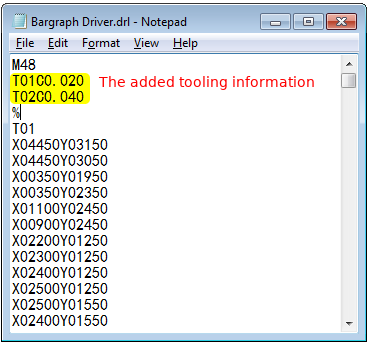

Şekil 10 görsel – güncellenmiş drill maktap delik delme dosyası.
Wizard İle Oluşturduğunuz GERBER ve Drill Datalarını Kontrol Edin ve Onaylayın
Gerber Görüntüleyicide Dosyaları İnceleyin
Gerber dosyalarınızı üretim öncesi sipariş ve ön inceleme için ERKAR Elektronik İzmir PCB firmasına baskı devre kartı üretimi için göndermeden önce, oluşturulan dosyaları bir 3. taraf Gerber Görüntüleyici ile çapraz kontrol etmeniz önemle tavsiye edilir.
Her şey yolundaysa, wizard pcb baskı devre kartı üretim programı ile tasarımını tamamladığınızın pcb gerber üretim dosyalarını temiz ve tek bir klasöre taşıyabilirsiniz (.inf dosyasını lütfen klasöre eklemeyi unutmayın), daha sonra dosyanızı winrar veya win zip ile sıkıştırarak fiyat teklifi için firmamıza ithal pcb siparişi için gönderebilirsiniz.
