PCB YÜZEY BİTİRME VE KAPLAMA SEÇENEKLERİ

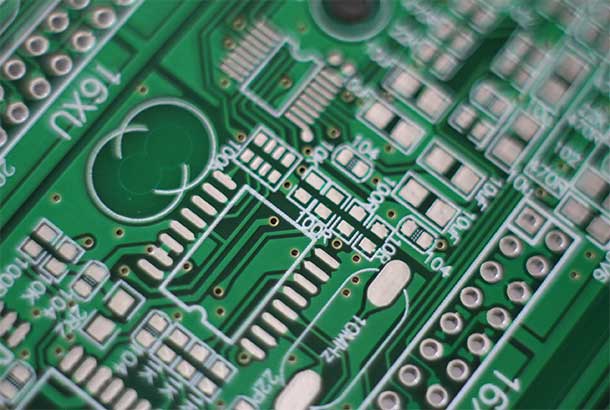

PCB (Baskı Devre Kartı) üretiminde yüzey kaplama işlemi en önemli ve üretimin son aşamalarından biridir. Yüzey kaplama işlemi sonrası PCB üzerinde lehimlenebilir yüzeyler oluşturulur. PCB yüzey kaplaması ve dizgi prosesi bir bütündür. Dizgi işlemindeki lehimleme yüzeyi ne kadar pürüzsüz ve kaliteli ise sonuç dizgi islemi asamasında o kadar başarılı olacaktır.
Yüzey kaplama çeşitlerinin bazılarını aşağıdaki gibi listeleyebiliriz.
-HASL-LEAD FREE: Hot Air Solder Leveling Lead FREE (RoHS)
-HASL-LEADED: Hot Air Solder Leveling Leaded
– Immersion gold ENIG: Electroless Nickel Immersion Gold
-OSP: Organic Solderability Preservatives
-ENEG; Electroless Nickel Electroless Gold
-ENEPIG: Electroless Nickel Electroless Palladium Immersion Gold
-Immersion Silver (Ag)
-Immersion Tin
Birinci kalite yüzey kaplama seçenekleri ile rekabetçi ve ekonomik fiyatlarla ithal pcb tedarik hizmetlerimiz ile numune pcb üretimlerinizde projelerinizi hayata geçiriyoruz.
Bu kaplama çeşitleri genelde tek başına uygulanmaktadır lakin kendi arasında kombine uygulandığı durumlarda bulunmaktadır. Örnek olarak OSP ve ENİG birlikte ENIG Plus OSP olabilmektedir. PCB tasarım hassasiyeti, dizgi kriterleri, kullanım yeri, malzemenin yapısal özelliği, maliyeti ve benzeri kriterler tasarımcının en uygun yüzey kaplama seçmesine yardımcı olur. Bütün kaplama çeşitlerinin kendi arasında avantajı ve dezavantajı söz konusudur. Kısaca açıklamak gerekirse;
HASL-LEAD FREE (Kurşunsuz Kaplama)
Bu kaplama türünde lehimleme derecesi yüksektir. RoHS sertifikası vardır. Kurşunsuz ve kurşunlu kaplamada ortak olarak yüzey pürüzsüzlüğü orta seviyededir. Her iki kaplama çeşidi endüstriyel alanda en yaygın tercih edilendir. Dezavantajlarından biri ise 0,6 mm altındaki laminantlarda proses sıcaklığından dolayı uygulanması zordur. Raf ömrü 12 aydır.
HASL-LEADED (Kurşunlu Kaplama)
Kurşunsuz kaplamaya göre düşük sıcaklıkta kolay lehimlenebilir olması avantajıdır. Buna istinaden kurşunlu yüzey ROHS sertifikası alamadığından kısıtlılığa neden olmaktadır. Yüzey pürüzsüzlüğü orta seviyededir. Raf ömrü ortalama 12 aydır.
Immersion gold (ENIG) ve Hard gold Altın Kaplama
PCB tasarımı kompleks bir yapı ise genelde OSP veya Hard gold ALTIN kaplama tercih edilir. Her iki kaplamanın yüzey pürüzsüzlüğü idealdir. Özellikle BGA işlemcili kartların dizgisinde kolaylık sağlar. Altın kaplama çeşitlerinde en yaygın olarak kullanılan ENIG kaplama türüdür. Diğer altın kaplama çeşitlerine göre fiyat avantajı vardır. HARD GOLD (Sert Altın) ise altın yüzey kalınlığı ENIG’e göre arttırılmış olup, sert yüzey gerektiren bağlantı yerlerinde tercih edilmektedir. Altın kaplama türleri kurşun maddesi içermez. Tamamen RoHS uyumludur. Nikel maddesi ile birlikte işlem görerek korozyona dayanıklılık sağlanır. Raf ömrü ortalama 12 aydır. Altın kaplama çeşitlerinden ENEPIG, yüksek teknoloji ve askeri kartlarda tercih edilir.
OSP KAPLAMA
PCB üzerine ve deliklerine organik bakır ka04plama olarak bilinir. bazı durumlarda ENTEK olarak da adlandırılır. Bu kaplama çeşidi bakır üzerine organik yapılı bir kimyasal koruyucu kaplanır. Avantajı yüzey pürüzsüzlüğü altın kaplama gibi iyidir ve daha ekonomiktir. BGA işlemcili kartların dizgisinde kolaylık sağlar. Dezavantajı ise raf ömrünün kısa olmasıdır. Ortalama 6 aydır.
IMMERSION SİLVER (GÜMÜŞ KAPLAMA)
Gümüş kaplamada aynı şekilde yüzey pürüzsüzlüğü çok iyidir. Elektrik iletkenliği çok iyi derecede yüksektir. Yüksek frekanslı RF tasarımlarda tercih edilir.
IMMERSION TIN (KALAY KAPLAMA)
Ekonomik ve uygulaması kolay kaplama türüdür. Lehimleme kolaylığı sağlar. Düz pürüzsüz yüzeye sahiptir. Olumsuz yönü ise kolayca okside olabilir. Raf ömrü çok kısadır. Ortalama 3-6 ayla sınırlıdır. ERKAR Elektronik İZMİR PCB birimi olarak tek katman, çift katman ve çok katlı baskı devre kartı tasarımlarınızın yüzey kaplama seçiminde müşteri taleplerini karşılıyor ve doğru tercihte bulunmalarına yardımcı oluyoruz.
