Proteus İle Gerber Oluşturma ve Dışarı Aktarma
07 Mar 2016

Proteus’ta Gerber Oluşturma

0 Yorum

Proteus’ta Gerber ve Drill Dosyaları Nasıl Oluşturulur

PCB baskı devre kartı tasarımınızı pcb tasarım programınız Proteus’ta bitirdiğinizde, tamamlanan pcb tasarımını  devre kartı üretim fabrikasına üretime göndermeden önceki son adım RS-274X formatında Gerber ve delik dosyaları yani Drill dosyalarını oluşturmaktır. ERKAR Elektronik ile diğer PCB fabrikaları, baskı devre kartlarını yapmak için üretimin tüm aşamalarında tüm proses işlemlerinde tasarımınızı bire bir aynı metrikte hatasız üretmek için bu Gerber ve Drill dosyalarını kullanacaktır. Proteus ile tasarladığınız devre kartınızın ERKAR Elektronik / İZMİR PCB tesislerinde üretilebilir ve ithal edilmesi için GERBER oluşturma ve dışarı aktarma aşamasında bazı özel gereksinimlere ihtiyaç duyulmaktadır.

Öncelikle PROTEUS pcb tasarım programından Execute OutputGerber/Excellon Output menü seçimini gerçekleştiriyoruz.

proteus ares gerber olusturma 2021 01 - Proteus'ta Gerber Oluşturma





























Ouput Gerber/Excellon Menu seçeneğini seçiyoruz.

Daha sonra CADCAM Çıkışı penceresi işlemler için görüntülenecektir.
PCB tasarımınızın GERBER datalarını oluşturmak ve dışarı aktarmak için bu aşamada bazı yapılandırmalar yapmanız gerekir.

Dikkat!!
Proteus / ARES pcb tasarım programı ile geliştirdiğimiz projemize isim verirken fabrikalarda CAM365 genesis2000 gibi tasarımı üretime hazırlayan pcb üretim programlarında bir sıkıntı yaşanmaması için projemize isim verirken Türkçe karakterler ve Türkçe karakterlerden oluşan proje isimlerden kaçınıyoruz. Proje isminde / kodunda Türkçe karakterlerin olduğu kısımları ingilizce karakterlerle değiştiriyoruz.

Örnek: günes solar adaptör v.1.0 yerine gunes-solar-adaptor-v10 gibi bir proje ismi veriyoruz.

proteus ares pcb uretim GERBER olusturma ve disari aktarma 2021 06 - Proteus'ta Gerber Oluşturma

1. “Output to a single ZIP file” sekmesi seçili olmalıdır.

2. Rotation sekmesi X Horizontal seçili olmalıdır.

3. PCB tasarımınızın PCB fabrikasında üretim prosesleri / aşamaları için gerekli katmanları seçin.
Standart tek katman 1 layer ya da çift katman 2 layer pcb üretim aşamaları için gerekli olan katmanlar:
Top Layer, Bottom Layer, Top Silk, Bottom Silk, Top Mask, Bottom Mask, Drill dosyalarıdır.

*Bu aşamada dış kesim çerçevesi için gerekli olan edge sekmesi seçilmemelidir.

4. “Mech 1” yerleştirme ve yönlendirme sekmesi seçili/işaretli olmalıdır.

5. RS274X Gerber Formatı seçilmelidir.
Dikkat! günümüzde pcb üretim tesislerinde Gerber X2 yani RS274D desteklenmemektedir lütfen bu sekmeyi işaretlemeyin.

Proteus PCB Tasarım Programı 7.5 Sürümü İle Gerber Oluşturma ve Dışarı Aktarma Seçenekleri

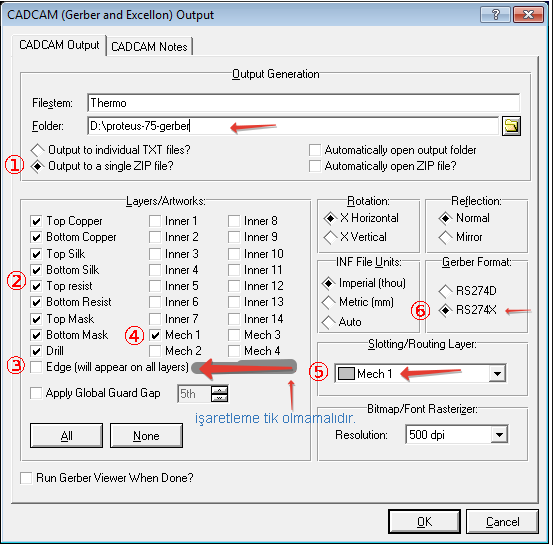

Proteus 7.5 sürümünde GERBER oluşturma ve dışarı aktarma seçenekleri aşağıdaki gibi olmalıdır.

proteus pcb tasarim rs 274x gerber olusturma 2021 02 - Proteus'ta Gerber Oluşturma





























Proteus PCB Tasarım Programı 8.9 Sürümü İle Gerber Oluşturma ve Dışarı Aktarma Seçenekleri

Proteus 8.9 sürümünde GERBER oluşturma ve dışarı aktarma seçenekleri aşağıdaki gibi olmalıdır.

proteus ares 7.5 surumu gerber olusturma ve disari aktarma rs 274x 2021 03 - Proteus'ta Gerber Oluşturma





























GERBER oluşturma ve işleme penceresinin sağ alt kısmındaki OK sekmesine tıklayın.

Gerber ve Drill dosyası oluşturulacak ve tek bir ZIP arşivine kaydedilecektir.

Proteus Üzerinden PCB Tasarımınıza Dış Kesim Çerçevesi Ekleme / Oluşturma ve Dışarı Aktarma

Proteus pcb tasarım programınız ile GERBER datası oluştururken yukarıda yer alan hem proteus 7.5 sürümü hemde Proteus 8.9 sürümünde lütfen “Edge” sekmesini işaretlemeyin.

“Edge” sekmesinin seçimi tüm üretim dosyalarının dış hattına dış kesim çerçevesi yani “edge” seçimini ekleyecektir.

Buda pcb tasarımınızın fabrikada CAM mühendisi tarafından üretime hazırlanırken üretim data dosyalarının hazırlık aşamalarının uzamasına ve pcb baskı devre kartınızın üretime geç girmesine neden olacaktır.

PCB üretim aşamalarında özellikle CNC ile kesim işlemlerinde dış kesim çerçevesi yani board outline işlemleri ile freze işlemleri ile slot açma / cnc kesim uçlarını yönlendirme yani routing proslerinde proteus pcb tasarım programı ile tasarladığınız baskı devre tasarımlarında her zaman “Mech 1” seçimi “edge” işlem seçimi / sekme seçimi yerine kullanılmalıdır.

Kısaca GERBER oluşturma aşamasında PCB tasarımımızın üretim tamamlandıktan sonra pcb üretim fabrikasında toplu üretim panelinden ayrılması ve  CNC ile dış kesim hatlarını oluşturmak için  “edge” seçimini işaretlemiyoruz. Her zaman “Mech 1” seçimi ile “board outline” yani dış kesim çerçevesi ve slot açma işlemlerini tek ve tasarıma özgün proses dosyası ile gerçekleştiriyoruz.

Proteus PCB Tasarım Programı Board Outline – Dış Kesim Çerçevesi Hakkında Detaylar

Lütfen “Mech 1” katmanına minimum 10 mil/0254mm genişliğinde oluşturun.

Board outline dış kesim çerçevesi katmanını kesintisiz aralarda kopukluğu ve ve bağlantı noktaları birbirlerine tam olarak tutturulmuş aralarda kopukluğu olmayan bir dış kesim çerçevesi hattı olarak çizin.

Board outline dış kesim çerçevesi katmanını yalnızca pcb baskı devre kartının kesimi için gerekli olan çerçeve ana hattını içermelidir, Dikdörtken / kare /daire şeklinde ölçülerin dış hattına dış kesim çerçevesi hattının boyut ölçüleri, metin, açıklamaları, ok ile göstergeler, çerçeve dışı slot açma / delik v.s. gibi ve diğer tasarımsal hatalarını içermemelidir.

“Edge” Seçimi İle Oluşturulan Dış Kesim Çerçevesi Board Outline Katmanının “Mech 1” İle Değiştirilmesi

Soru: Dış Kesim Çerçevesini “edge” Seçimi İle Oluşturdum, “Mech 1” Seçimi İle Nasıl Değiştirebilirim?

Eğer pcb tasarımınız için Proteus pcb tasarım programınızın GERBER oluşturma ve dışarı aktarma adımında dış kesim çerçevesini “edge” seçeneği ile oluşturduysanız “Mech 1” seçimi ile aşağıdaki adımları izleyerek kolayca değiştirebilirsiniz.

Prateus pcb tasarım programı üzerinden tasarımınıza eklediğiniz board outline yani dış kesim çerçevesine sağ tıklayın, ardından “Change Layer” yani katmanı değiştir seçimi tıklayın ardından → “Mech 1” seçin.

Bu şekilde dış kesim çerçevesi “edge” seçiminden ayrılarak “mech 1” anahat dış kesim / frezeleme işlemine tabi tutularak temiz bir dış kesim çerçevesi üretim proses dosyası hazırlama işlemi gerçekleştirilir.

Proteus Ares Board Outline Dis Kesim Cercevesi Edge Slot Acma GERBER 2021 04 - Proteus'ta Gerber Oluşturma

Bakır Kaplamasız Slot Açma / İç Kesim İşlemleri

Slot İçi Bakır Kaplamasız / HASL Kalay Kaplamasız Slot İçi Prosesler

Tüm bakır kaplama prosesi içermeyen slot açma prosesleri “mech1” kesim prosesi katmanına eklenmelidir.

PCB tasarımında dış kesim çerçevesi haricinde iç kısımda yer alan panel gözü açma, ekran alanı açma gibi gereksinimlerde ayrıca slot açma prosesi gibi iç kesim alanları için slot veya çerçeve içinde (kaplamasız) olarak kesilmesi gereken diğer alanlar için “mech 1” prosesine eklenmeli/çizilmelidir.
Kaplamasız slot açma / ekran gözü açma gibi frezeleme işlemi gerektiren aşamalar tasarımda delik içi galvanik bakır kaplama prosesi “drill” prosesine kesinlikle eklenmemelidir. Tüm kaplamasız tasarım içi slot prosesleri dış kesim çerçevesine eklenmelidir.

2021 02 14 22 07 08 - Proteus'ta Gerber Oluşturma

Delik içi bakır kaplama prosesi olmadan kaplamasız olarak açılması gereken tüm slot açma frezeleme işlemlerinde minimum slot çapı 1mm olmalıdır.





Delik içi Bakır ve HASL Kalay Kaplama Prosesi İle Açılması Gereken Slotlar

Bakır Kaplamalı Slotlar

*Delik içi Elektrolize Bakır Kaplama Prosesi İşlemi

2021 02 14 22 15 24 - Proteus'ta Gerber Oluşturma



Bu yuvalı slotlu delikler, DC varil güç jakı / güç konektörleri, ses jakı veya ses konektörleri ve bazı mikro USB giriş konektörleri için kullanılır, geniş ve ince pimleri vardır.





2021 02 14 22 18 18 - Proteus'ta Gerber Oluşturma

Minimum kaplanmış yuva genişliği yani slot açma ve oluşturma genişliği 0,65 mm’dir (25,6 mil) ve aşağıdaki şekilde gösterildiği gibi üst ve alt delik araları ve çeperleri delik içi galvanik bakır kaplamalı pedlerle tasarlanmış olmalıdır.



Üzerinde slot açma işlemi bulunan ve bu slotlarda galvanik bakır kaplama ve kalay kaplama prosesine sahip tasarımlarınız da GERBER datalarınız ile çevrim içi fiyat hesaplama ve sipariş verme adımında sipariş verirken sipariş sistemimizdeki not alanına slot açma prosesi için özel bir talimat yazabilirsiniz, örnek olarak üretim talimatı olarak şöyle yazın: “Lütfen dikkat: Bu tasarımda 3 slotlu kaplamalı freze açma prosesli delik vardır”  Üretim fabrikamızda tasarımınızı üretime hazrılayan CAM mühendisimiz, dosyaları üretim için hazırlarken bunları “delik içi kaplamalı” dairesel slot pedleri ve lehim maskesi uygulanması konusunda üretim aşamasını yönlendirecektir.

Proteus pcb tasarım programı ile tasarımını tamamladığınız ve pcb fabrikasında üretilmesi için RS-274X formatında hazırladığınız ve dışarı aktardığınız tüm üretim proses GERBER data dosyalarınızı online bir pcb tasarım editörü ile kontrol edin.

GERBER data üretim dosyalarını kontrol ederken lütfen aşağıdaki maddelere dikkat edin.

PCB tasarımı üzerinde board outline dış kesim çerçevesi mevcut mu?

Baskı devre kartının Board outline dış kesim çerçevesi yekpare tek bir ana kesim çerçevesinden oluşuyor mu?

Baskı devre kartının Board outline dış kesim çerçevesi üzerinde kesiklikler var mı?

Baskı devre kartının Board outline dış kesim çerçevesi üzerinde köşe bağlantı noktalarında kesiklikler ve açı yanılmaları var mı?

Tüm iç slot açma prosesleri ve slot içi kaplanmamış yuvalar dosya adında – proje-ismi-CADCAM-Mechanical-1.GBR veya proje-adi – CADCAM Mechanical 1.TXT dosya proje isimlerinde gösteriliyor mu?

Tüm delik açma, delik delme drill proses işlemleri top ve bottom katmanları ile doğru hizalanmış mı?

Tasarımınız üzerinde top ve bottom katmanlarında delik pedleri üzerinde yani vialarda maske ile mi örtülüyor veya açığa çıkıyor mu?

Tasarımınız üzerinde vialar pcb yüzey kaplama boyası ile pedlerin üzeri boyalı mı? boya denk gelen pedler de kısa devre sıkıntısı var mı?

PCB tasarımınızın malzeme dağılımını gösteren serigrafi yazı yazdırma prosesinde bir sıkıntı var mı?

Serigrafi malzeme yazıları / simgeleri iyi görünüyorlar mı?

Yukarıda yer alan uyarılar içerisinde herhangi bir sorun bulursanız, Proteus pcb tasarım programınız üzerinde bunları düzeltin ve Gerber / Drill / Mech 1 dosyalarını tekrar dışa aktarın.

Oluşturduğunuz ve güncellediğiniz GERBER datalarını online bir Gerber pcb görüntüleyicide tekrar kontrol edin.

Kontrollerini tamamladığınız PCB baskı devre kartı tasarımınızın GERBER verileri ile net teslim tarihinin yer aldığı çevrim içi fiyat hesaplayarak ve anında fiyat teklifi almak ve ödeme adımlarını tamamlamak için ithal pcb web sitemizin aşağıdaki linkini ziyaret edebilirsiniz.

Ayrıca ithal pcb üretim standartlarımızı ve teknik becerlerimizi aşağıda yer alan menüden inceleyebilirsiniz.

Proteus ile oluşturduğunuz gerber datalarınız ile PCB siparişi vermek için aşağıdaki linkimizi ziyaret edebilirsiniz!
