Sprint-Layout İle Gerber Oluşturma
Sprint Layout 6.0 İle RS-274X GERBER Olusturma

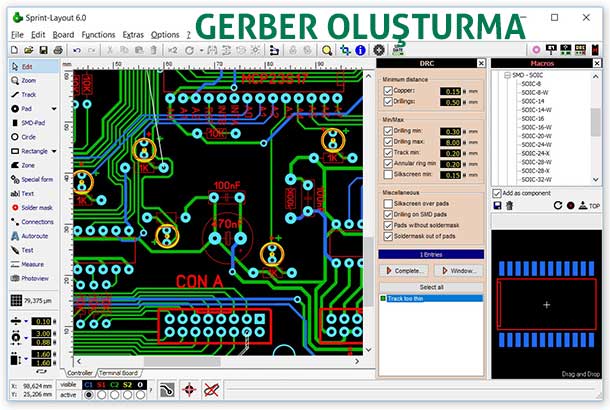

Baskı devre kartı tasarım programları arasında uygulanabilirliği ve basit arayüzü sayesinde Sprint-Layout son bir yıldır giderek daha fazla elektronik baskı devre kartı gelistiricisi kullanıcı tarafından seviliyor ve kullanılıyor. Sprint-Layout baskı devre kartı tasarım programları arasında kullanıslı yapısı ile öne çıkıyor. PCB tasarımlarınızı kolay ve hızlı bir şekilde tasarlamak için bir yazılıma ihtiyacınız varsa, Sprint-Layout tam size göredir. Sprint-Layout’un mantıksal ve anlaşılabilir yapısının öğrenilmesi çok kolay ve özellikle hobi olarak elektronik devre gelistiren tasarımcılar için çok zevklidir.
Şimdi size Sprint-Layout programı ile tasarımını tamamladıgınız pcb baskı devre kartı projenizin fiyatlandırması ve üretimi için gerekli olan RS-274X formatında Gerber data dosyalarının Sprint-Layout 6.0 sürümünden adım adım nasıl üretileceğini ve ürettiginiz gerber data dosyalarınızı dısarı nasıl aktaracagınızı öğreteceğiz.
PCB tasarım programı Sprint-Layout programının Sprint-Layout 6.0 sürümü ile GERBER dosyalarınızı olusturmak ve dısarı aktarmak o kadar da zor değil.

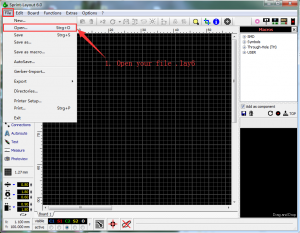

1. Lay6 dosyanızı Sprint-Layout 6.0’da “File” -> “Open” sekmesine tıklatarak açın.

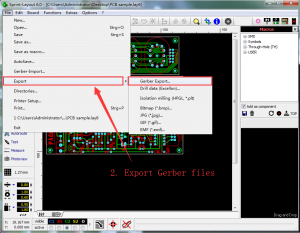

2. Gerber dosyalarını dışa aktarma: Farklı katmanlara sahip Gerber dosyalarını dışa aktarmak için “File” –> “Export” –> “Gerber Export” (*Gerberleri Dışarı Aktar) seçeneğini tıklayın. çift yüzlü yani 2 katmanlı bir PCB tasarımınız için aşağıda yer alan katmanları dışa aktarmamız gerekir:
copper_top.gbr
copper_bottom.gbr
silkscreen_top.gbr
silkscreen_bottom.gbr
soldermask_top.gbr
soldermask_bottom.gbr
outline.gbr

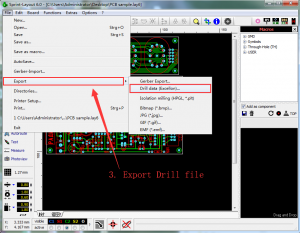

3. Delik dosyasını dışa aktarın: İhtiyacımız olan delik delme yani tasarımınız Drill dosyasını Excellon formatında oluşturmak ve dışarı aktarmak için “File” –> “Export” –> “Drill data (Excellon) ..” seçeneğini tıklayın.

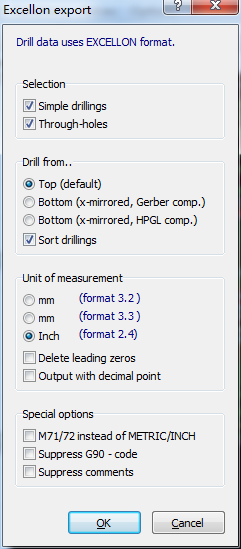

Sprint-Layout 6.0 ile tasarladığınız PCB baskı devre kartınız için ölçeklendirme ayarları ve diger detaylar için gerekli olan detaylar asagida yer alan görselde ki gibi olmalı.
4. Tüm dosyaları kontrol ettikten sonra GERBER dosyalarınızı zip formatında dışarı aktarın.
5. Sprint-Layout 6.0 ile tasarladıgınız ve daha sonra GERBER çıktılarını dışarı aktardıgınız zip dosyanız ile ERKAR Elektronik İzmir PCB prototiplendirme üzerinden numune pcb fiyat talebinde bulunmak için hızlı prototip pcb fiyat teklif formunu kullanarak Gerber çıktılarınızı bize göndererek ekspres prototip pcb fiyat talebinde bulunabilirsiniz.
6. Adetli PCB baskı devre kartı siparişleriniz için Sprint-Layout 6.0 ile tek katman veya çift yüzlü olarak projesini tamamladığınız elektronik devre projeniz için online çevrim içi pcb fiyat hesaplama formu üzerinden tasarımınız için gerekli olan özellikler ile birlikte pcb ölçülerini girerek online fiyatınızı ekranda anında görerek Gerber dosyalarını sisteme yükleyerek siparis verme isleminizi tamamlayabilirsiniz.
7 Sprint-Layout 6.0 ile tasarımını tamamladıgınız pcb projeniz için ERKAR Elektronik güvencesiyle, Çin’de pcb yaptırmak, Çin’de uygun fiyatlı baskı devre kartı ürettirmek isterseniz çevrim içi online ithal PCB Fiyat Hesaplama sitemizi ziyaret edebilir projeniz için gerekli olan bir kaç parametreyi girerek PCB sipariş verme aşamalarını tamamlayabilirsiniz.
