Proteus’tan Gerber Çıktısı Alma
Güncelleme: 15.02.2021
Proteus / ARES pcb tasarım programı üzerinden GERBER oluşturma ve dışarı aktarma aşamalarının adım adım anlatıldığı makalemize aşağıdaki link üzerinden ulaşabilirsiniz.
Proteus programı ile yapmıs oldugunuz baskı devre kart tasarımlarınız için gerber çıktılarını alırken RS274X format kutucugunun isaretlenmis olmasına lütfen dikkat ediniz.
Proteus Ares pcb tasarım programı ile gerber çıktısı alma hakkında görselleri inceleyebilirsiniz.
Proteus PCB baskı devre tasarım programından Gerber formatında dosyalar nasıl oluşturulur?
PCB baskı devre tasarım programı olan Proteus üzerinden gerber çıktısı nasıl alınır?
Proteus programında Gerber dosyaları nasıl oluşturulur?
PCB projenizin üretim aşaması için gerekli olan Gerber formatında proteus programı ile tamamladığınız PCB tasarımınızın Gerber çıktılarını almanız için gerekli olan işlemler aşağıdaki gibidir.
1. Baskı devre kartı projenizin tasarımını tamamladıktan sonra, Gerber çıktılarınızı oluşturun ve dışarı aktarın.
2. PCB projenizin tasarımı için Gerber çıktı klasörünü tek bir ZIP dosyasına ayarlayın.

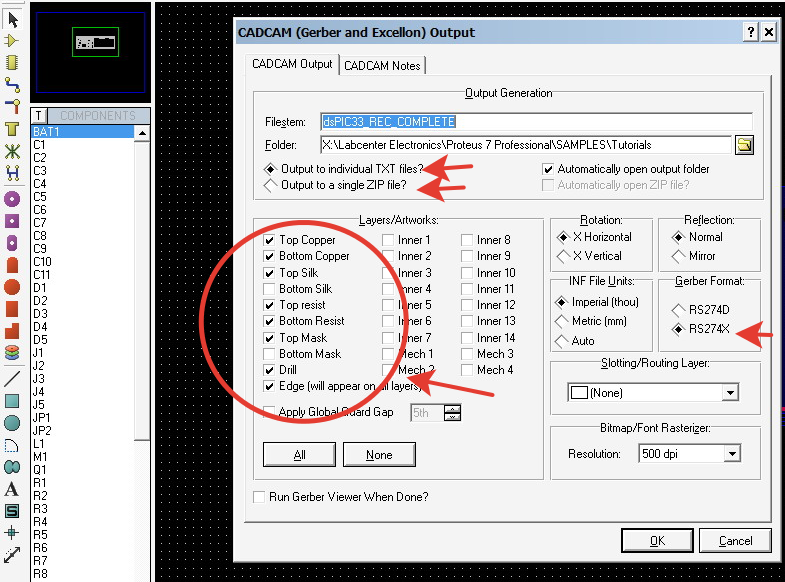

İstediğiniz katları işaretleyin (Proteus ve Ares gerekli olan dosyaları sizin yerinize otomatik gösterebilir ve işaretlemiş olabilir.) Gerber Biçimi mutlaka RS274X Gerber formatında olmasına çok dikkat edin. gerekli olan tüm çıktıları işaretledikten sonra Tamam’a yani OK sekmesine basarak Proteus üzerinden çıktı alma işleminizi tamamlayınız.
Proteus ile tasarımını tamamladıgınız baskı devre kartı projeniz için RS-274X formatında dışarı aktardığınız GERBER çıktılarını zip veya RAR dosyanız ile İzmir PCB üretim hizmetleri hızlı prototiplendirme üzerinden ekspres numune pcb fiyat talebinde bulunmak için hızlı prototip pcb fiyat teklif formu sayfamızı kullanarak olusturdugunuz gerberleri bize ulastırarak ekspres prototip pcb fiyat talebinde bulunabilirsiniz. prototip pcb fiyat talebinde bulunmak için lütfen asagıda “Teknik Detaylar” kısmında “Prototip PCB” sekmesinin en altında yer alan “Teklif İste!” linkimizi ziyaret ediniz.
Proteus pcb tasarım programı ile tasarımını gerçekleştirdiğiniz tek yüzlü, çift katlı delik içi kaplamalı baskı devre kart projenizin Adetli PCB baskı devre kartı siparişleriniz için online çevrim içi pcb fiyat hesaplama formu üzerinden pcb ölçülerinizi girerek online fiyat hesaplaması yaparak tasarımıza yönelik hızlı fiyat çalısması yaparak gerber dosyalarınızı bize ileterek yerli pcb üretim fiyat teklifi talebinde bulunabilirsiniz.
Proteus ile tasarımını tamamladıgınız pcb projeniz için ERKAR Elektronik güvencesiyle, Çin’de pcb yaptırmak, Çin’de uygun fiyatlı baskı devre kartı ürettirmek isterseniz çevrim içi online ithal PCB Fiyat Hesaplama sitemizi üzerinden projeniz için gerekli olan bir kaç parametre veriyi girerek PCB sipariş verme aşamalarını hızlı bir sekilde tamamlayabilirsiniz.
Proteus Gerber Dosyası Ne İşe Yarar?
RS-274X formatında GERBER dosyaları Proteus pcb tasarım programıyla pcb proje tasarımınızı tamamladıktan sonra üreticilerin üretimde kullanmaları için oluşturulan pcb dış kesim çerçevesinden başlayarak üretimin her aşamasının yer aldığı örneğin, delik, pcb rengi, pcb malzeme baskı, delik pedlerinin kalay kaplama prosesi gibi tasarlamış olduğunuz baskı devre kartının bire bir aynı metrikte üretilmesine yarayan üreticilerin kullandığı bir pcb üretim dosya formatıdır. Kısaca “Proteus GERBER dosyaları ne işe yarar?” sorusunun cevabı; proteus pcb tasarım programı ile oluşturulan GERBER datalarının pcb üretiminde kullanılması olarak özetlenebilir.
Proteus baskı devre kartı tasarım programı ile çizim islemlerini tamamladıgınız ve RS-274X formatında GERBER dosyalarınızı olusturdugunuz pcb projenize yönelik firmamızın teknik üretim detayları hakkında kapsamlı ve detaylı üretim proses bilgilerine asagıda yer alan menülerden ulasabilirsiniz.
